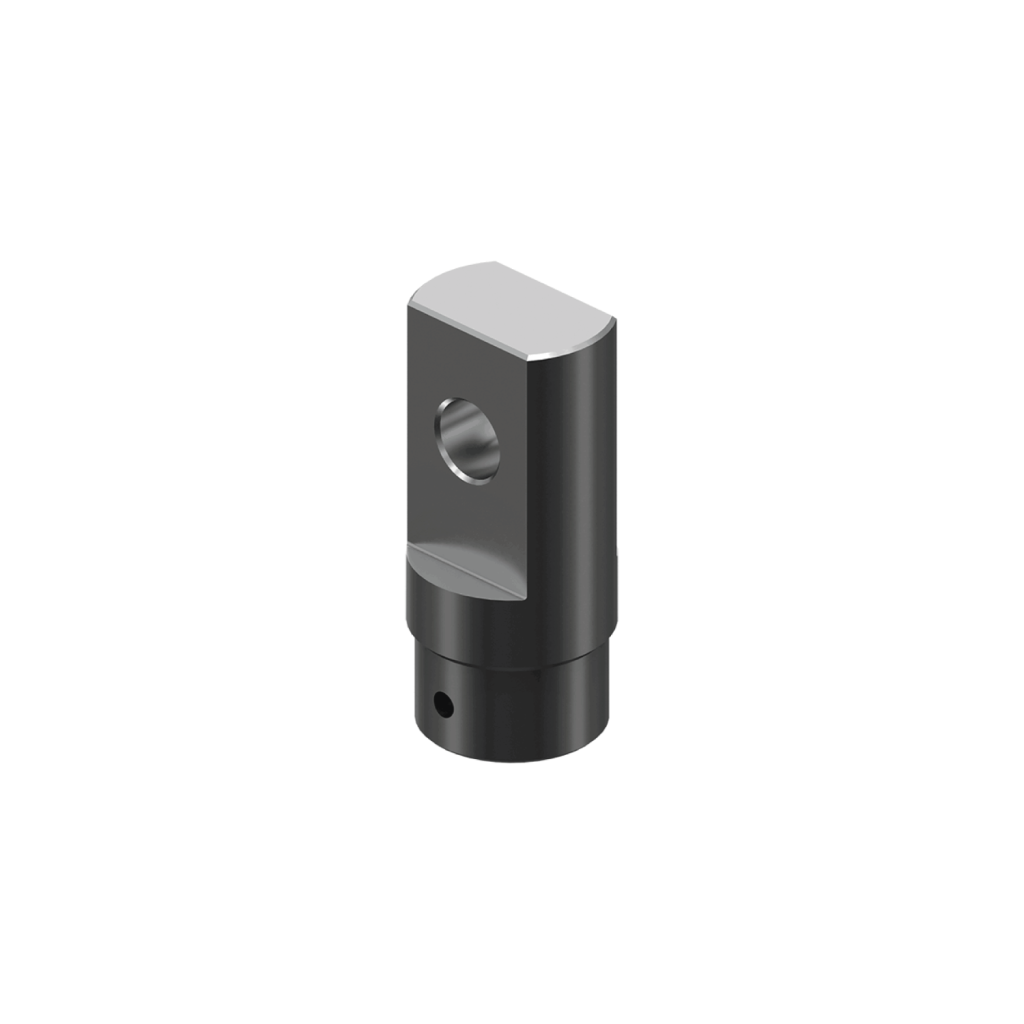

Schwenklagerkopf SLK

Werkstoff:	Stahl, korrisionsgeschützt inkl. Gewindestift

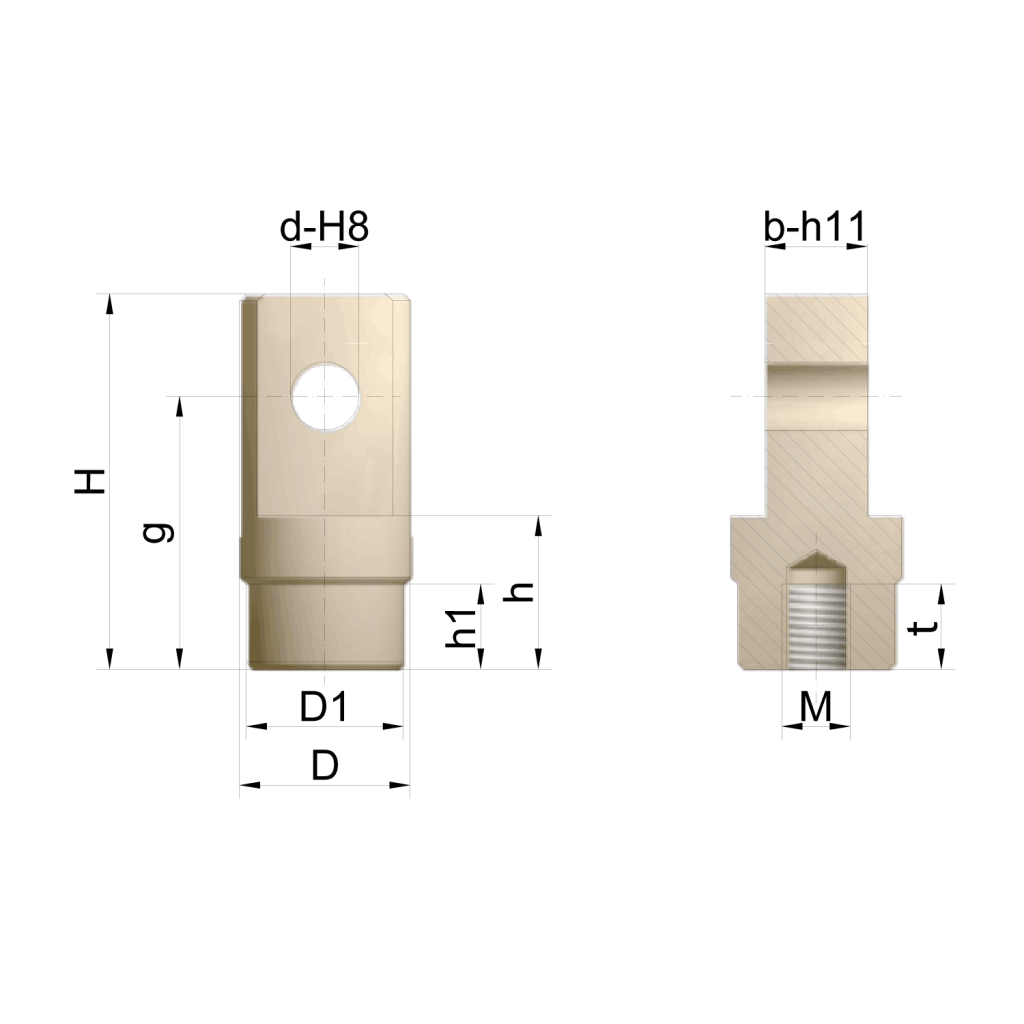

Baugröße	H	D	D1	d	M	g	b	h	h1	t	kg
5 kN	65	30	29	12	M12	48	18	25	20	22	0,25
10 kN	80	40	39	14	M14	56	24	25	20	25	0,56
25 kN	110	50	46	20	M20	80	30	45	25	25	1,2
35 kN	130	65	60	30	M30	92	35	50	30	33	2,1
50 kN	130	65	60	30	M30	92	35	50	30	33	2,1
100 kN	144	90	85	35	M36	108	40	65	40	55	4,4
150 kN	210	100	90	50	M42x2	155	57	90	50	70	8

Maße für weitere Baugrößen auf Anfrage.

Technische Daten
