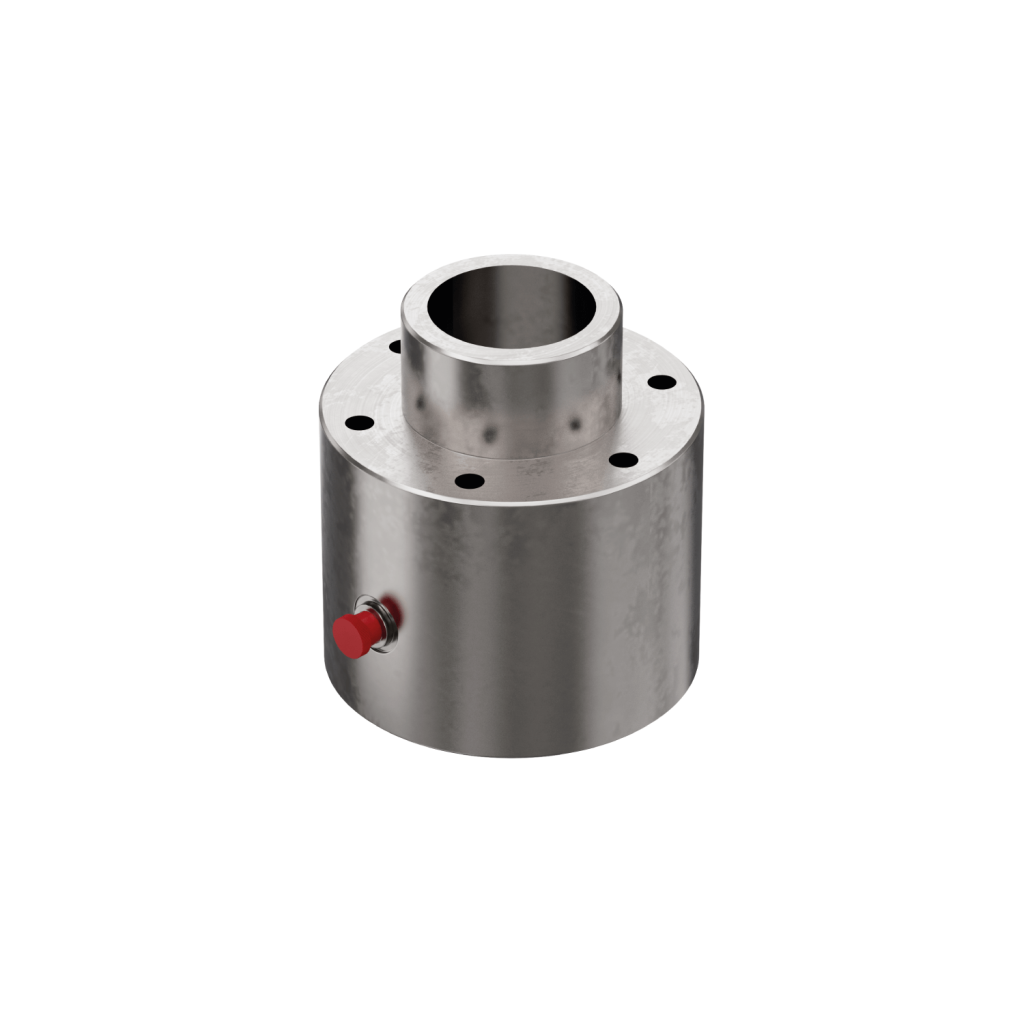

| Grauguss GG 25 | |
| Bronze Rg7 |
- Winkelausgleich bis max. 3°
- Beidseitige Befestigungsmöglichkeit für Faltenbalg
- Gleicher Ø am Getriebehals, Mutter und Gegenlagerplatte
- Schmiernippel bzw. Anschluss an Zentralschmierung oder Schmierstoffgeber
Zu beachten:
Die Pendelmutter kann keine Parallelitätsfehler der Spindeln zueinander und zu den Führungen ausgleichen. Auf eine genaue Ausrichtung ist zu achten. Auch die Befestigungsflächen der Getriebe müssen daher exakt im rechten Winkel zu den Führungen sein.

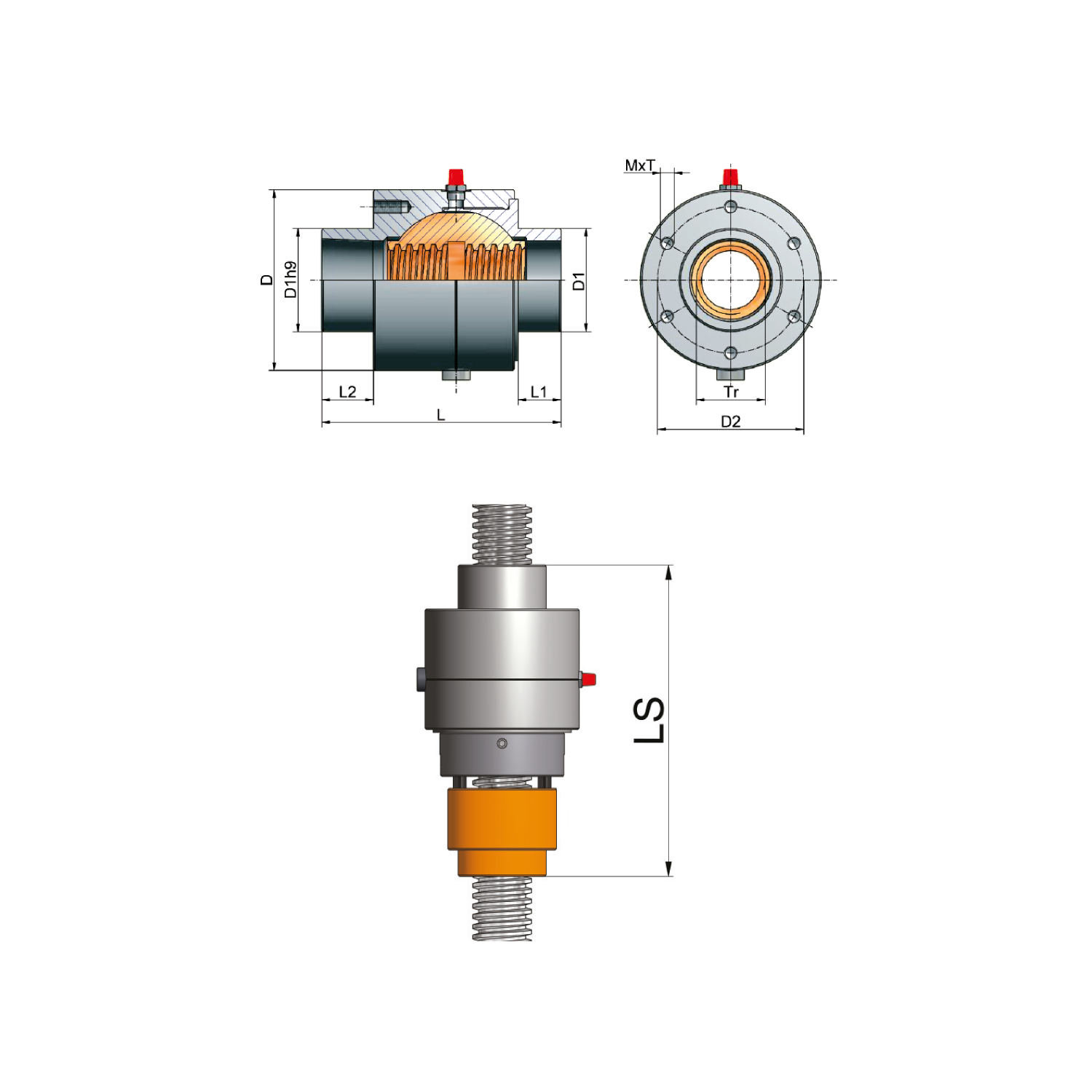

| Baugröße | Tr | D | D1 | D2 | M x T | L | L1 | L2 | LS* | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | Tr 18×4 | 52 | 29 | 40 | M5x12 | 78 | 13 | 21 | 123 | 0,7 |
| 10 kN | Tr 20×4 | 74 | 39 | 60 | M6x12 | 83 | 13 | 24 | 128 | 1,5 |
| 25 kN | Tr 30×6 | 88 | 46 | 70 | M6x12 | 95 | 13 | 27 | 158 | 2,4 |
| 35 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 50 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 100 kN | Tr 55×9 | 148 | 85 | 120 | M10x20 | 190 | 15 | 45 | 298 | 15,1 |
| 150 kN | Tr 60×9 | 165 | 90 | 125 | M12x24 | 210 | 15 | 45 | 330 | 21,9 |

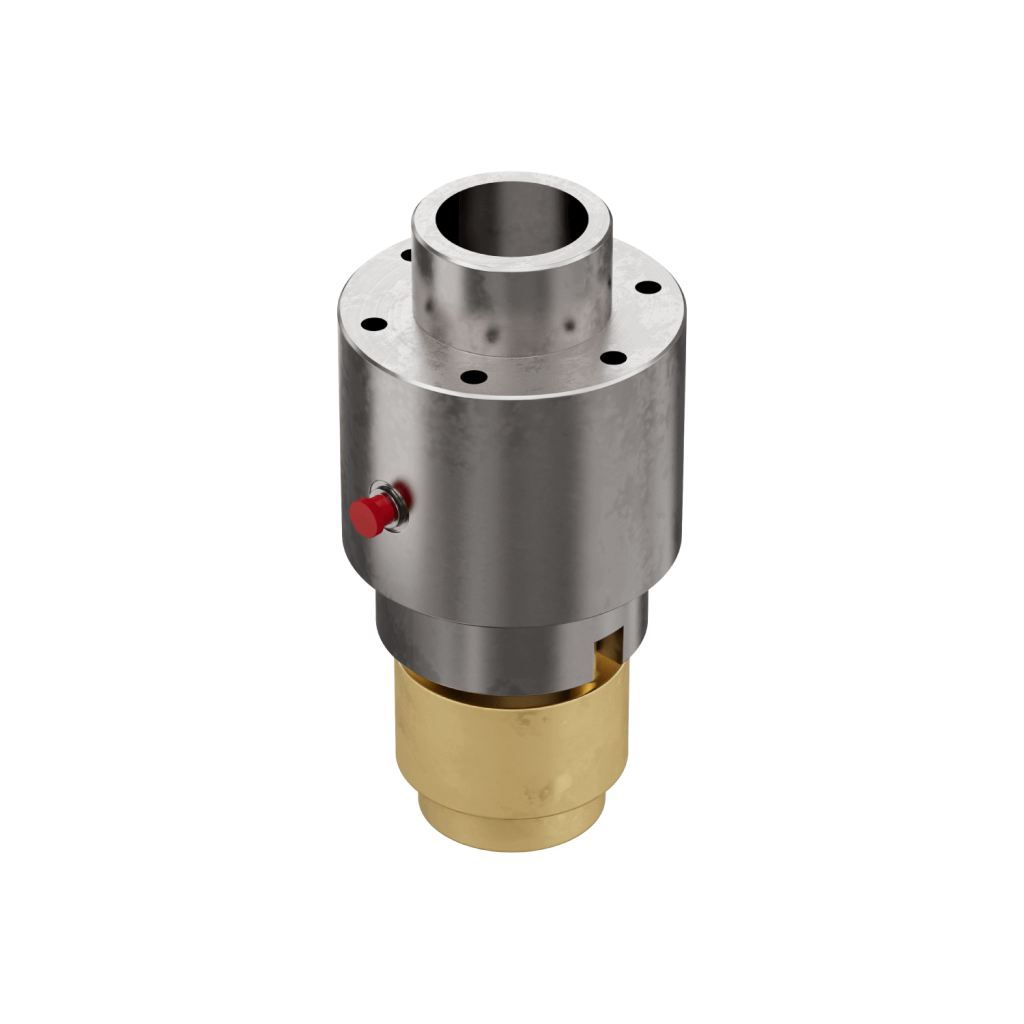

*Gesamtlänge PM inkl. Sicherheitsfangmutter SIFA.
Maße für weitere Baugrößen auf Anfrage.
