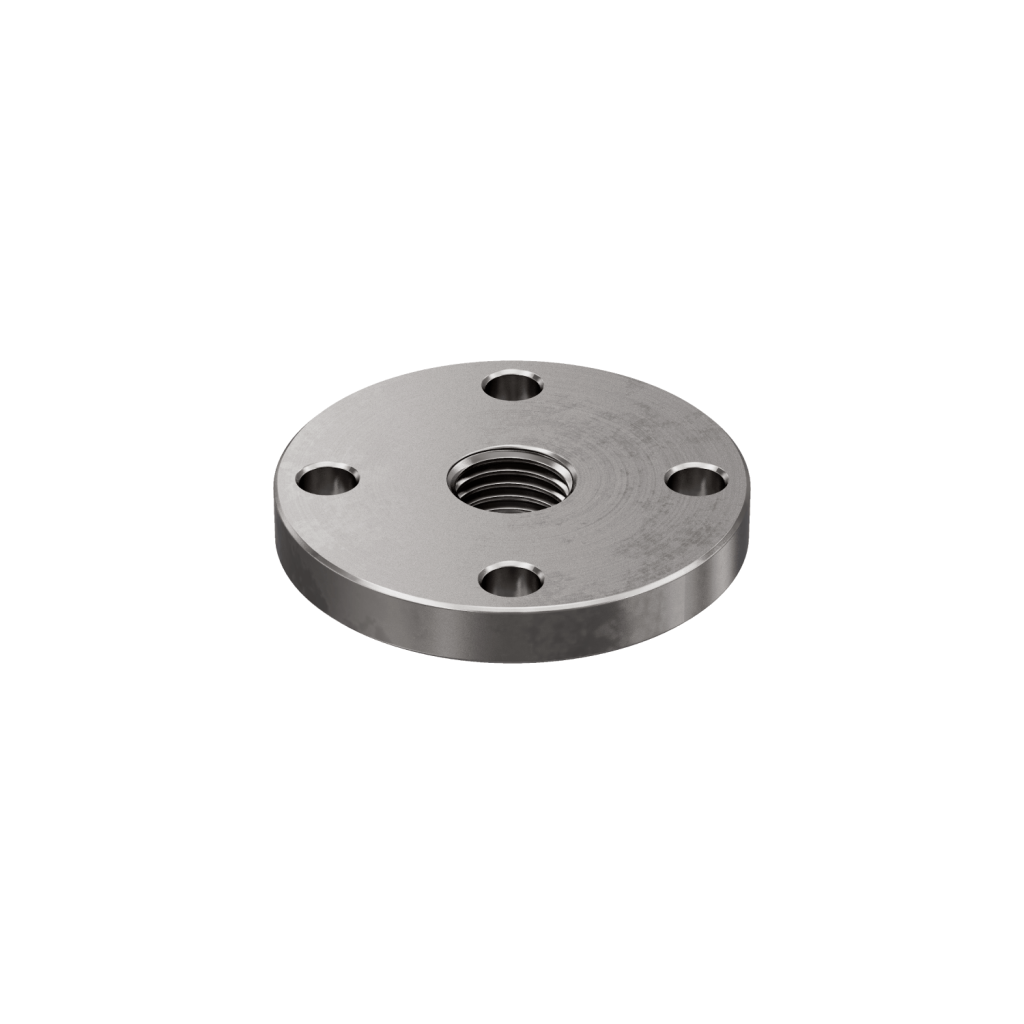

Befestigungsflansch BF

Werkstoff 2.5kN:	Aluminium, harteloxiert, inkl. Gewindestift
Werkstoff 5kN – 1000kN:	Stahl, korrosionsgeschützt

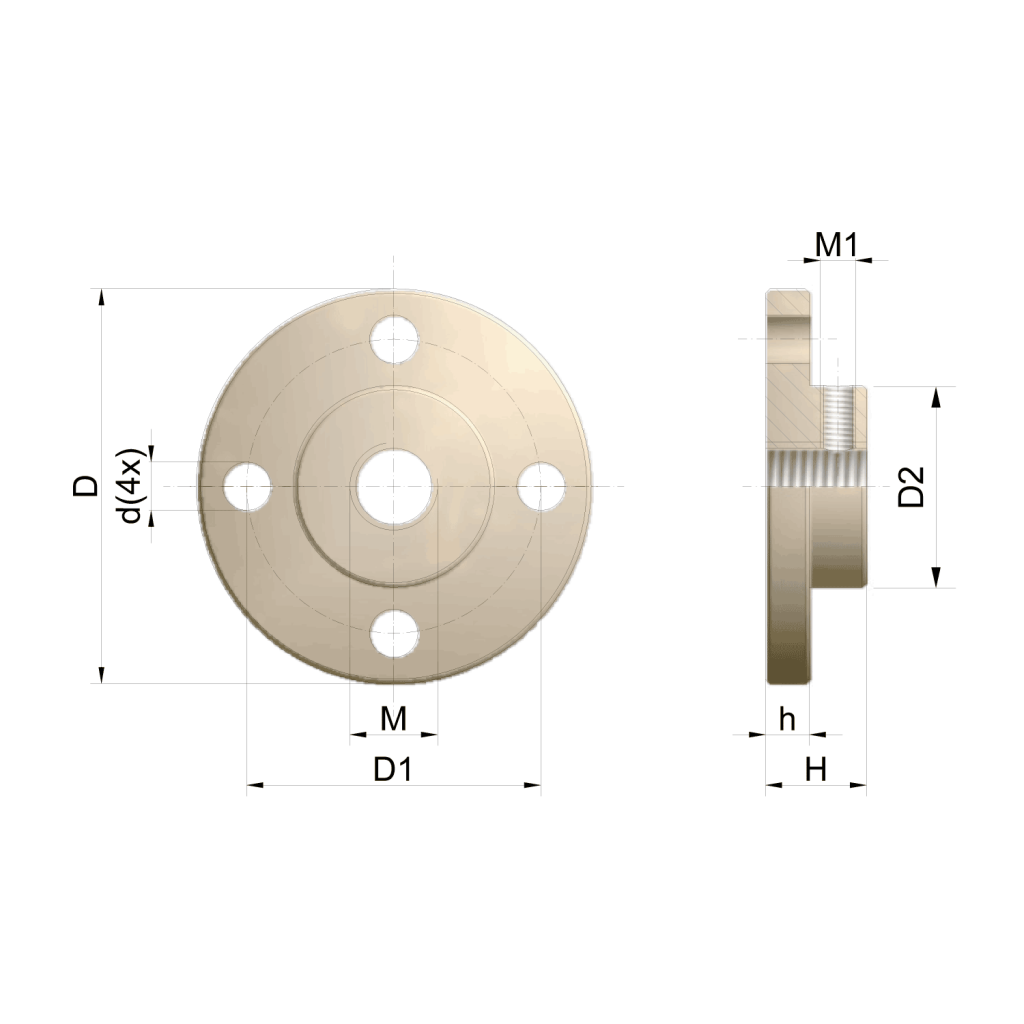

Baugröße	D	D1	D2	M	d	h	H	M1	kg
2,5 kN	50	40	26	M10	5,5	6	16	5	0,04
5 kN	65	48	29	M12	9	7	20	5	0,21
10 kN	80	60	38	M14	11	8	21	6	0,38
25 kN	90	67	46	M20	11	10	23	8	0,57
35 kN	110	85	60	M30	13	15	30	8	1,2
50 kN	110	85	60	M30	13	15	30	8	1,2
100 kN	150	11 7	85	M36	17	20	50	10	3,5
150 kN	170	130	90	M42x2	21	25	50	10	4,7

Maße für weitere Baugrößen auf Anfrage.
