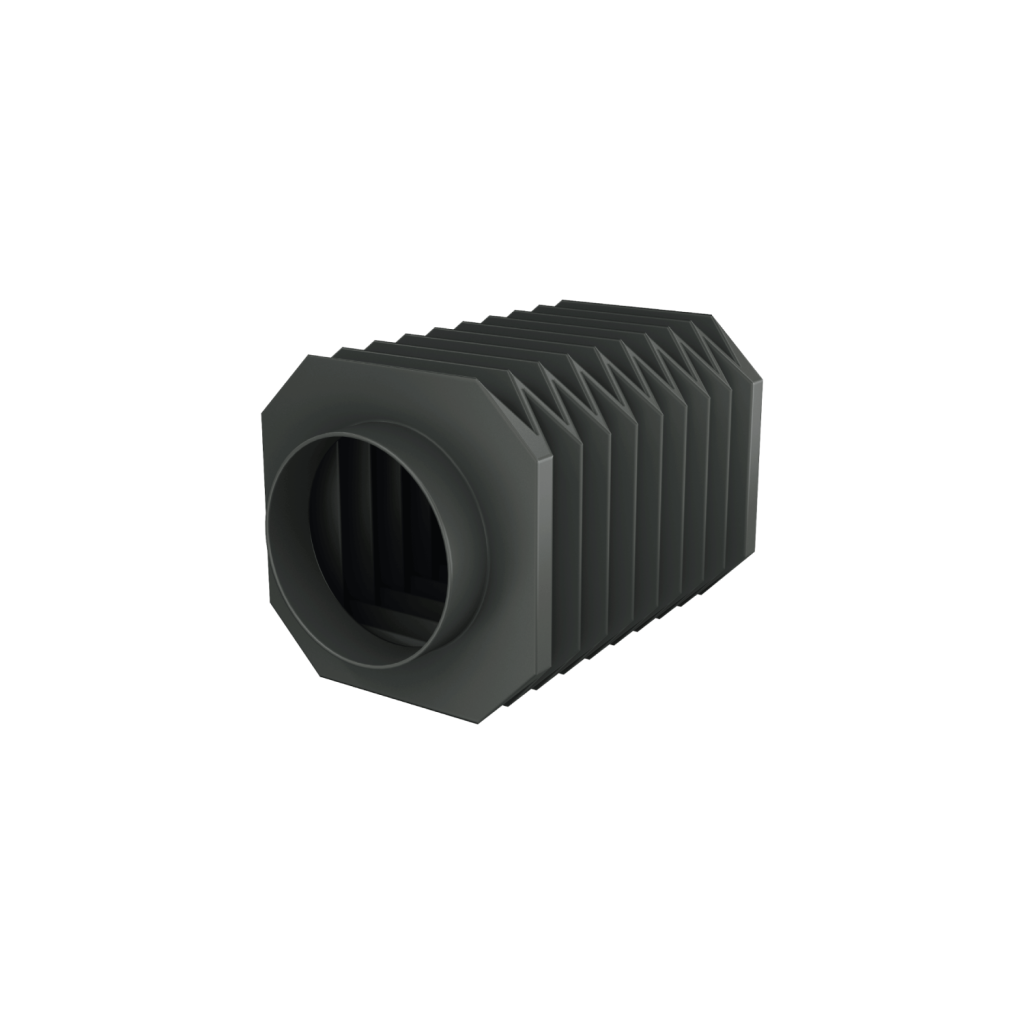

Faltenbalg FB, vieleck

Werkstoff:	PU beschichtetes Polyestergewebe

Zu beachten:
Der Faltenbalg schützt Spindel und Schmierstoff vor Verschmutzung.

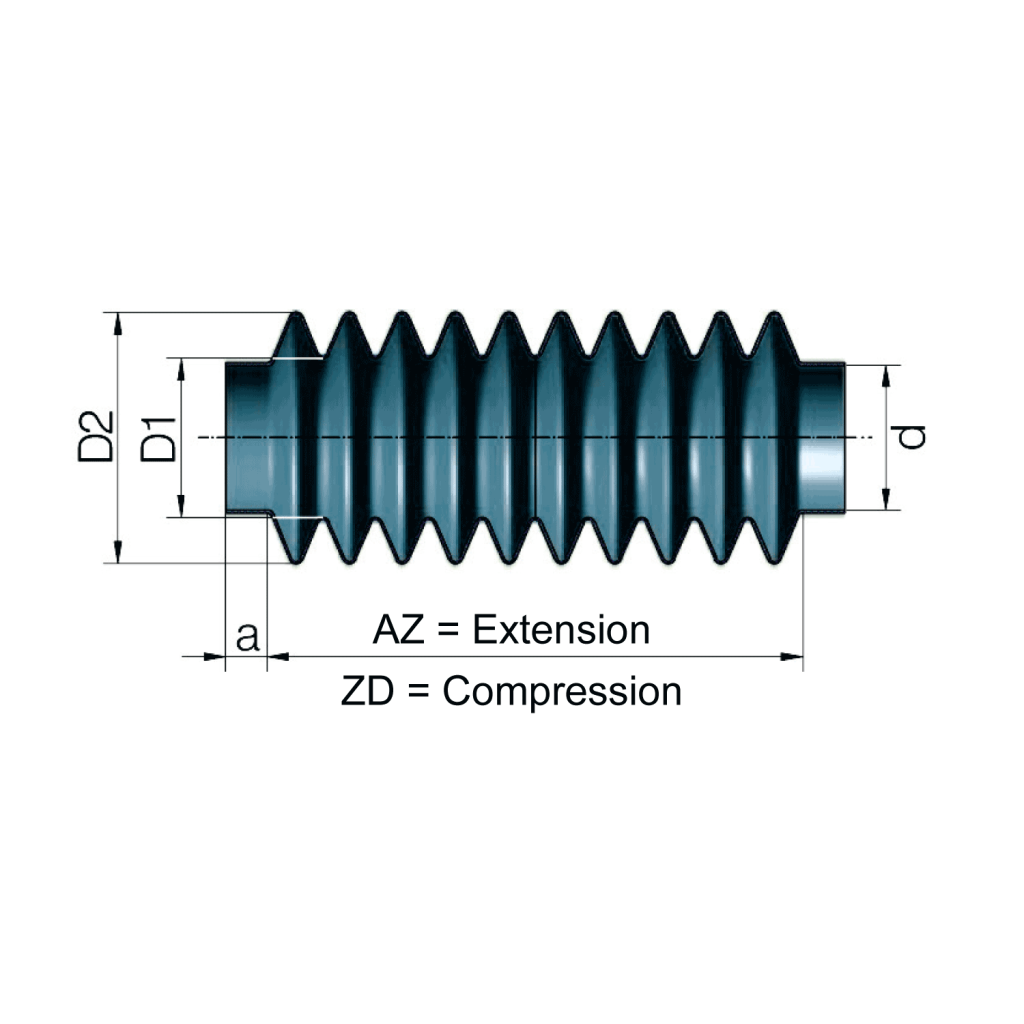

Baugröße	a	d	ZD	AZ	D1	D2	kg
5 kN	10	29	100	600	38	68	0,2
10 kN	10	39	100	800	38	75	0,2
25 kN	15	46	100	800	63	105	0,3
35 kN	15	60	72	672	63	105	0,2
50 kN	15	60	72	672	63	105	0,2
100 kN	15	85	72	672	63	105	0,3
150 kN	15	90	72	672	110	150	0,4

Maße für weitere Baugrößen auf Anfrage.
