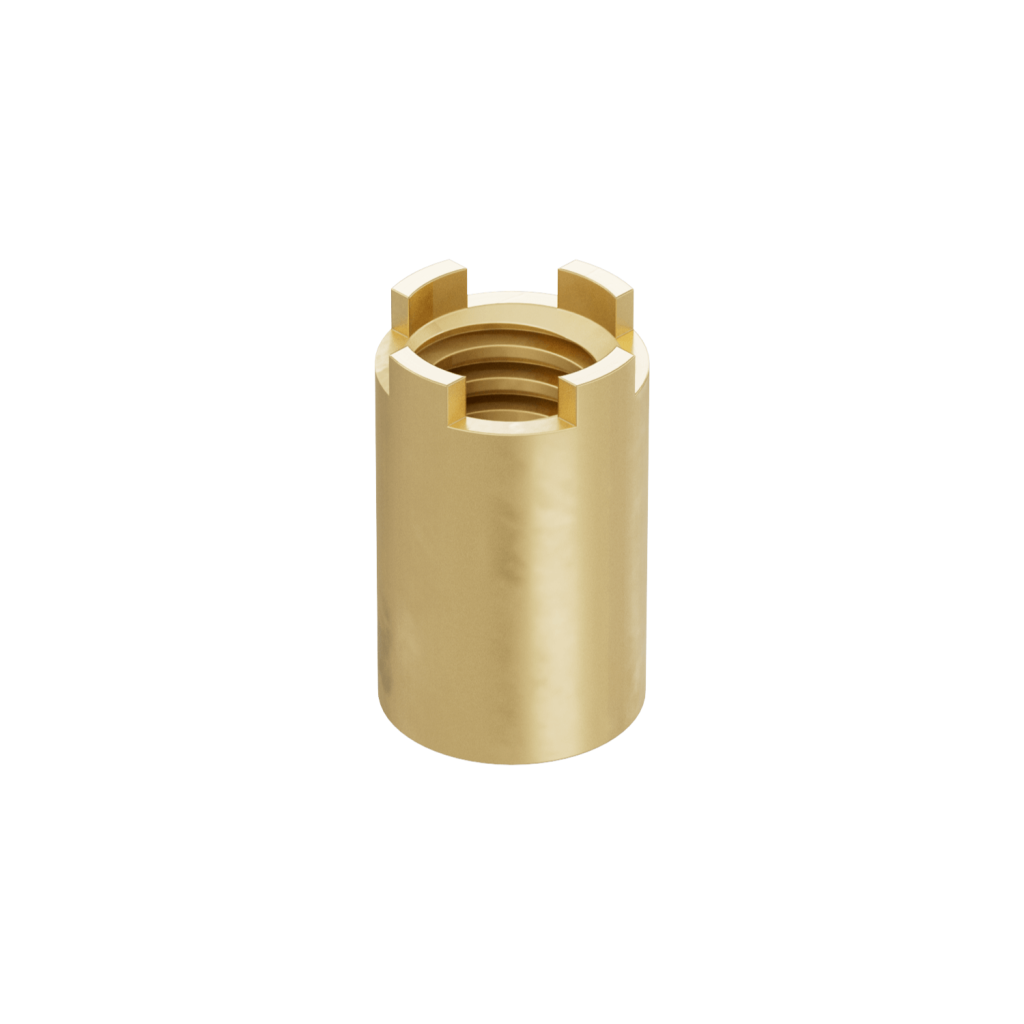

| Rotguss (RG7) | |
| Wird mit Duplexmutter oder Pendelmutter kombiniert. |

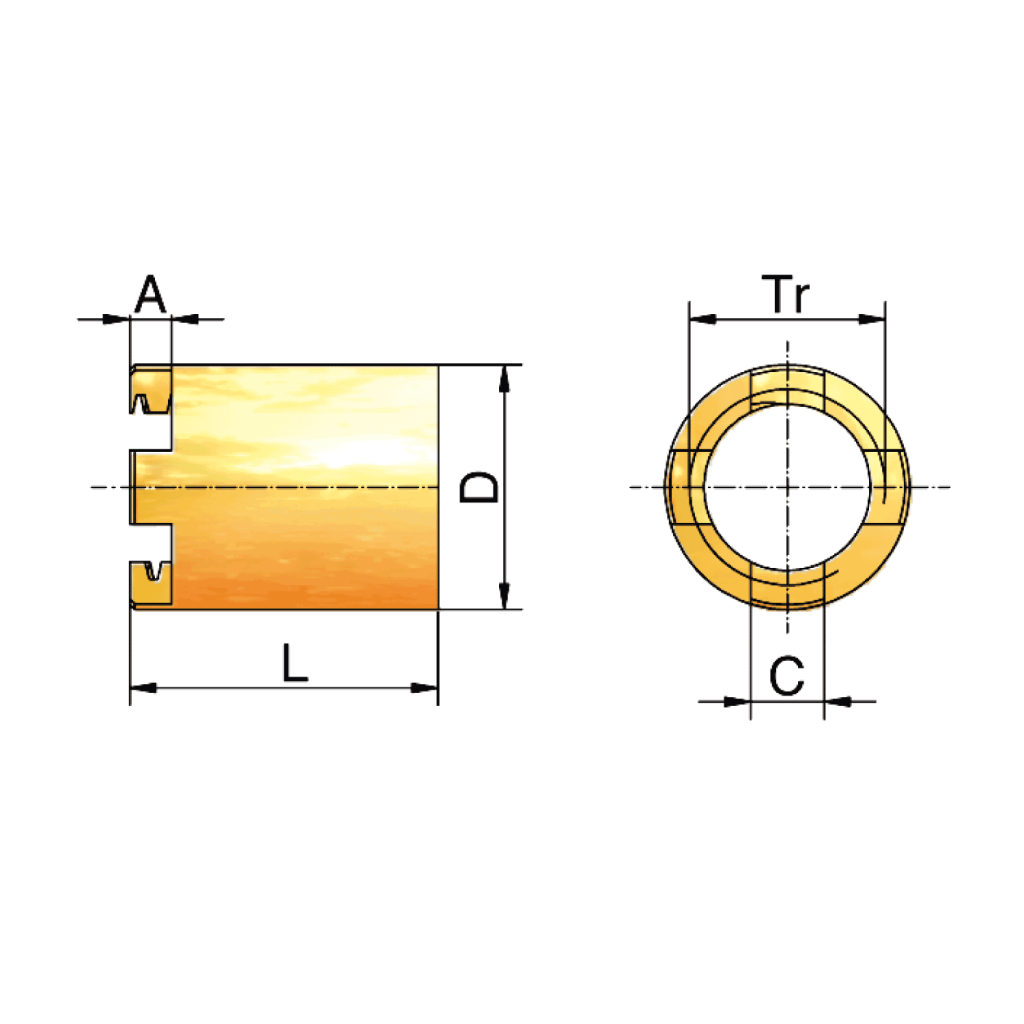

| Baugröße | Tr | A | C | D | L | kg |
|---|---|---|---|---|---|---|
| 2,5 kN | Tr 16×4 | 6 | 6 | 22 | 28 | 0,05 |
| 5 kN | Tr 18×4 | 6 | 6 | 24 | 28 | 0,1 |
| 10 kN | Tr 20×4 | 6 | 8 | 28 | 42 | 0,1 |
| 25 kN | Tr 30×6 | 7 | 12 | 38 | 47,5 | 0,2 |
| 35 kN | Tr 40×7 | 8,5 | 15 | 50 | 67 | 0,5 |
| 50 kN | Tr 40×7 | 8,5 | 15 | 50 | 67 | 0,5 |
| 100 kN | Tr 55×9 | 10 | 20 | 65 | 87 | 1,1 |
| 150 kN | Tr 60×9 | 10 | 20 | 70 | 100 | 1,2 |
Maße für weitere Baugrößen auf Anfrage.
