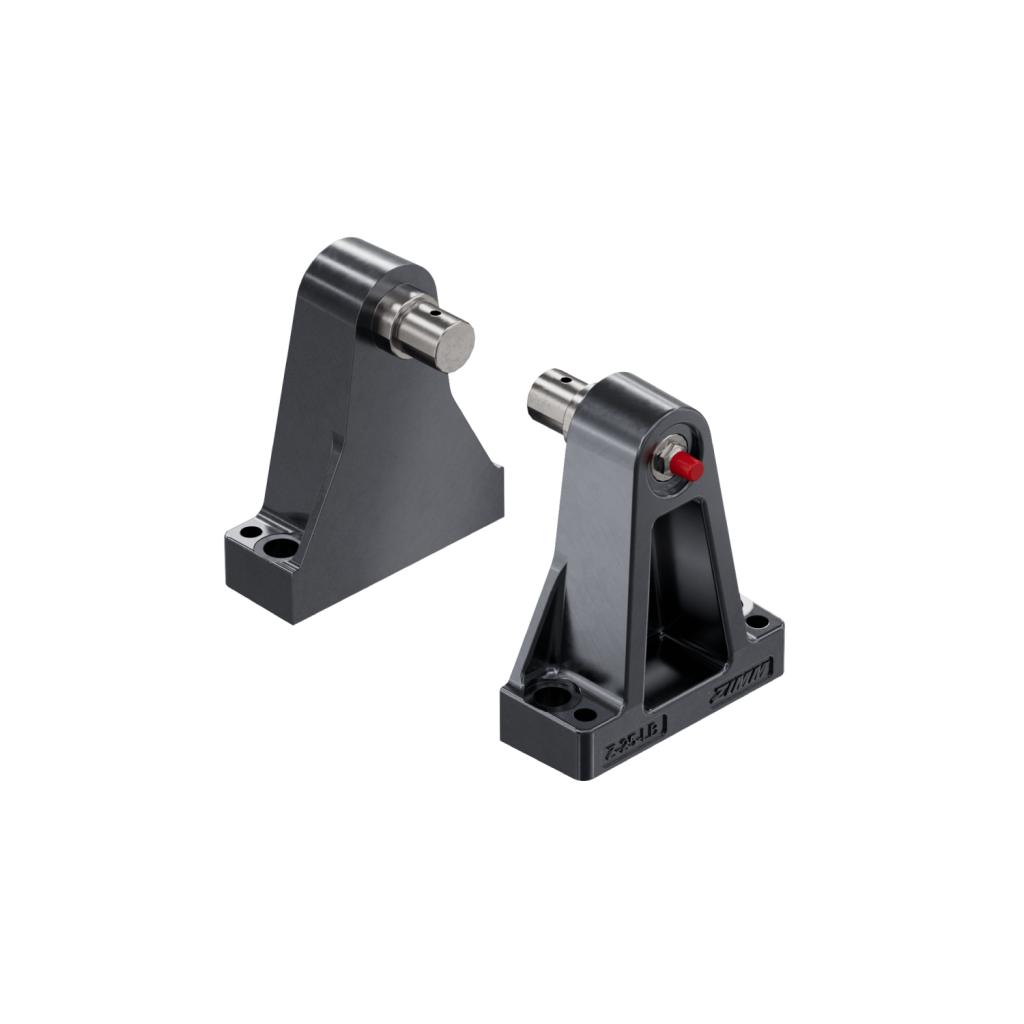

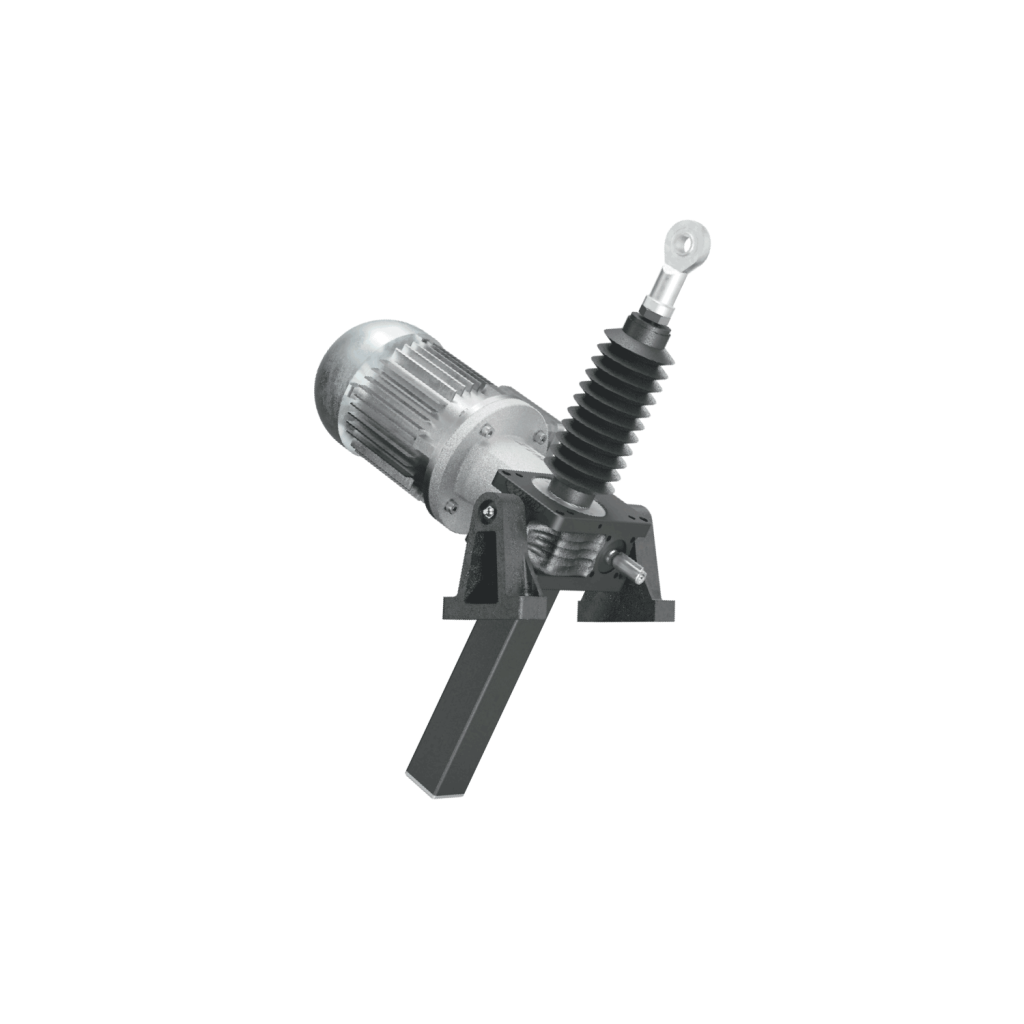

| Aluminium, korrosionsgeschützt | |
| Stahl, korrosionsgeschützt | |
| Rechtwinklig zum Antrieb |
Schmierung:
Die Bronzebuchsen sind PTFE-beschichtet und müssen deshalb im normalen Betrieb nicht geschmiert werden. Bei hohen Lasten empfehlen wir eine regelmäßige Schmierung.

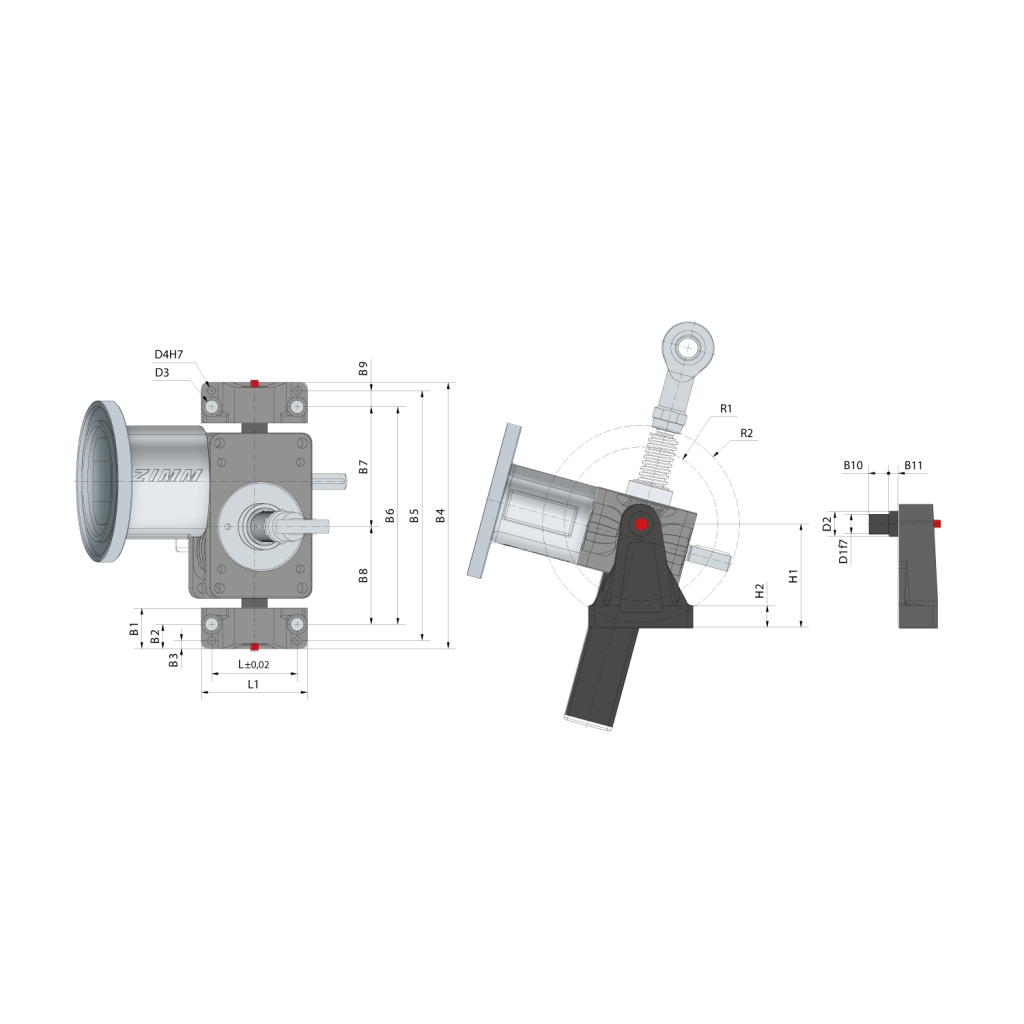

| Baugröße | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | B10 | B11 | D1 | D2 | D3 | D4 | H1 | H2 | L1 | L2 | R1 | R2 | kg/Set |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | 40 | 25 | 10 | 200 | 180 | 150 | 84 | 66 | 15 | 15 | 6 | 16 | 22 | 11 | 8 | 80 | 18 | 90 | 70 | 57 | 63 | 0,7 |
| 10 kN | 40 | 25 | 10 | 220 | 200 | 170 | 95 | 75 | 15 | 15 | 6 | 16 | 22 | 11 | 8 | 80 | 18 | 90 | 70 | 68 | 74 | 0,7 |
| 25 kN | 40 | 24 | 8 | 264 | 248 | 216 | 119 | 97 | 16 | 20 | 10 | 20 | 25 | 13 | 8 | 105 | 21 | 105 | 85 | 78 | 100 | 1,3 |
Maße für weitere Baugrößen auf Anfrage.
