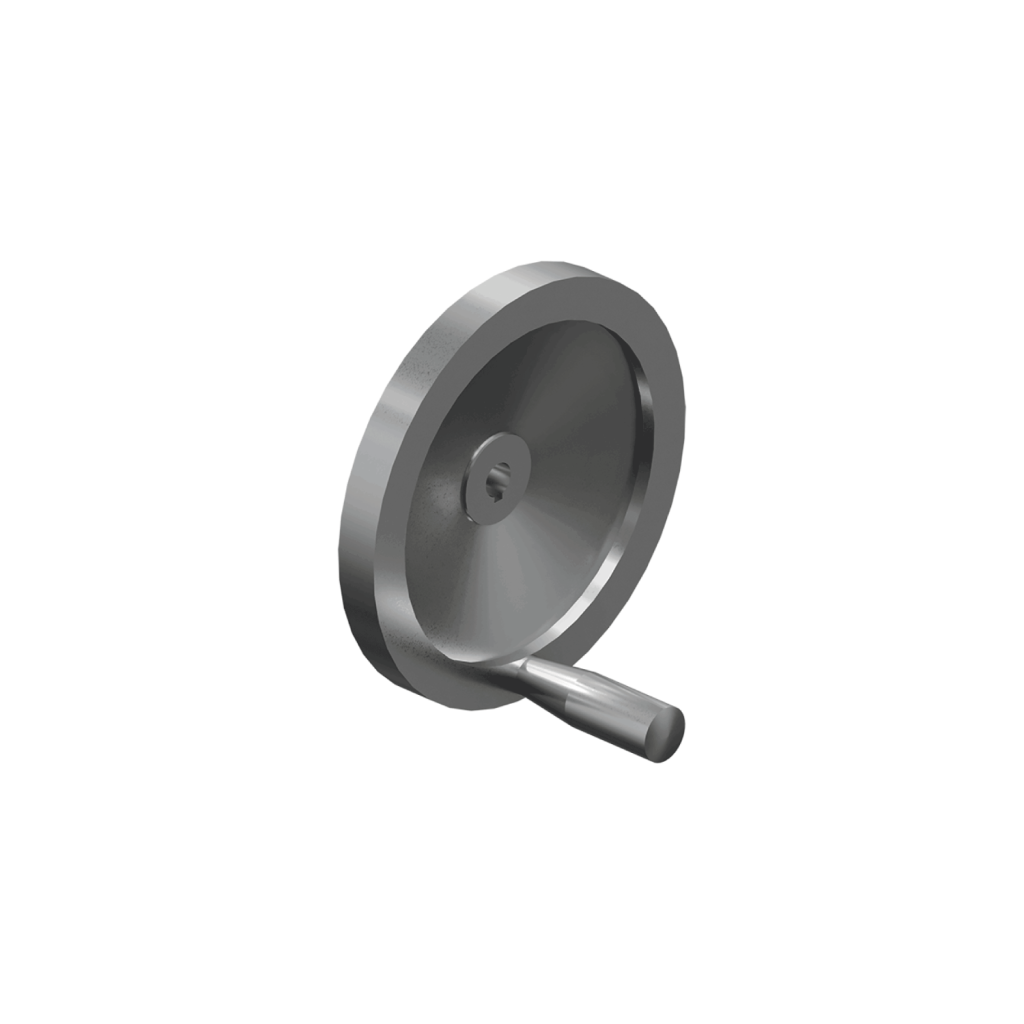

| Aluminium, Kunststoff (Griff) |
Zu beachten:
Am Handgriff sollten max. 50 - 60 N Kraft notwendig sein.

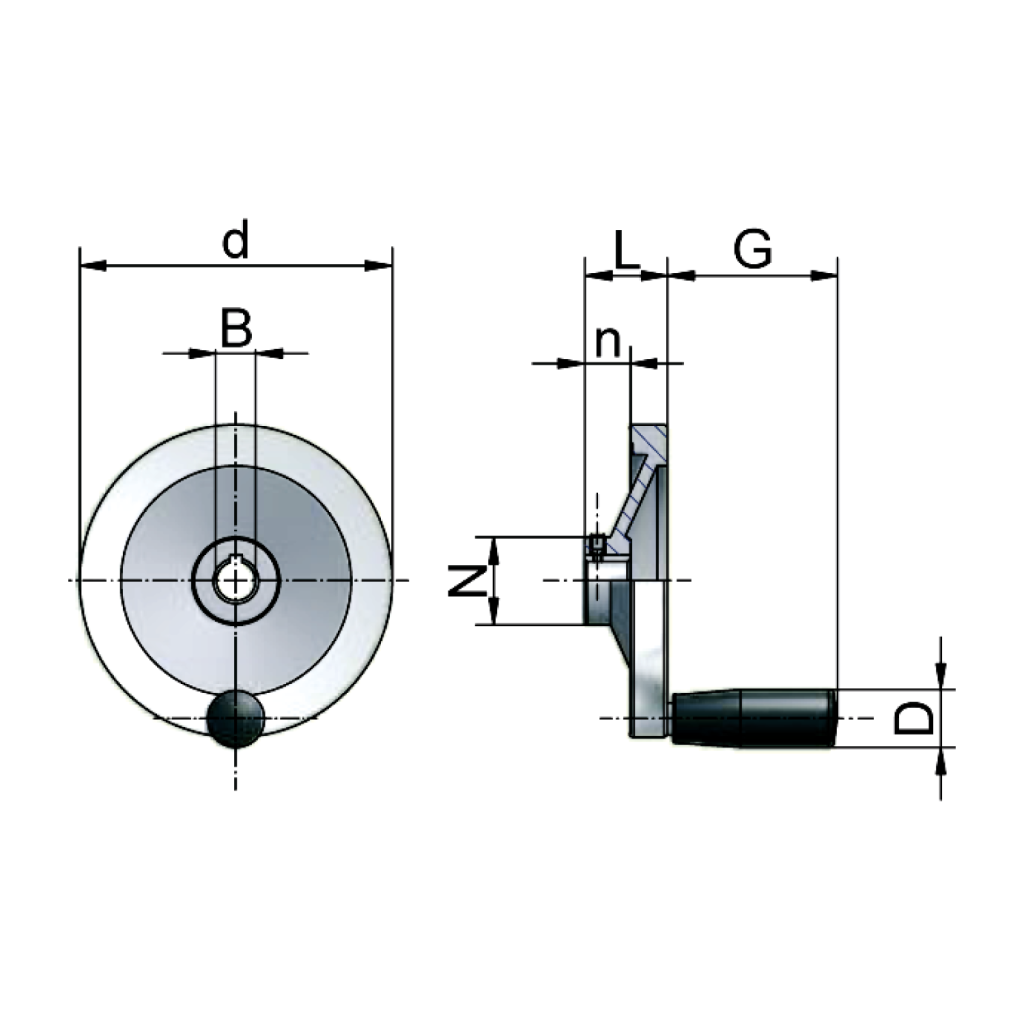

| Getriebebaugröße | d | N | b | n | L | G | D | B H7 Vorb. | B h7 mit Nut | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 kN | 80 | 26 | 13 | 16 | 26 | 42,5 | 18 | 8 | 9/11 | 0,16 |
| 5 kN | 80 | 26 | 13 | 16 | 26 | 42,5 | 18 | 8 | 9/11 | 0,16 |
| 10 kN | 125 | 31 | 15 | 18 | 33 | 67,5 | 23 | 6 | 11/14 | 0,3 |
| 25 kN | 160 | 36 | 18 | 20 | 39 | 82,5 | 26 | 6 | 14/16/19 | 0,5 |
| 35 kN | 200 | 42 | 20,5 | 24 | 45 | 82,5 | 26 | 16 | 16/19/20 | 1 |
| 50 kN | 250 | 48 | 23 | 28 | 51 | 92,5 | 28 | 22 | 20/25 | 1,3 |
