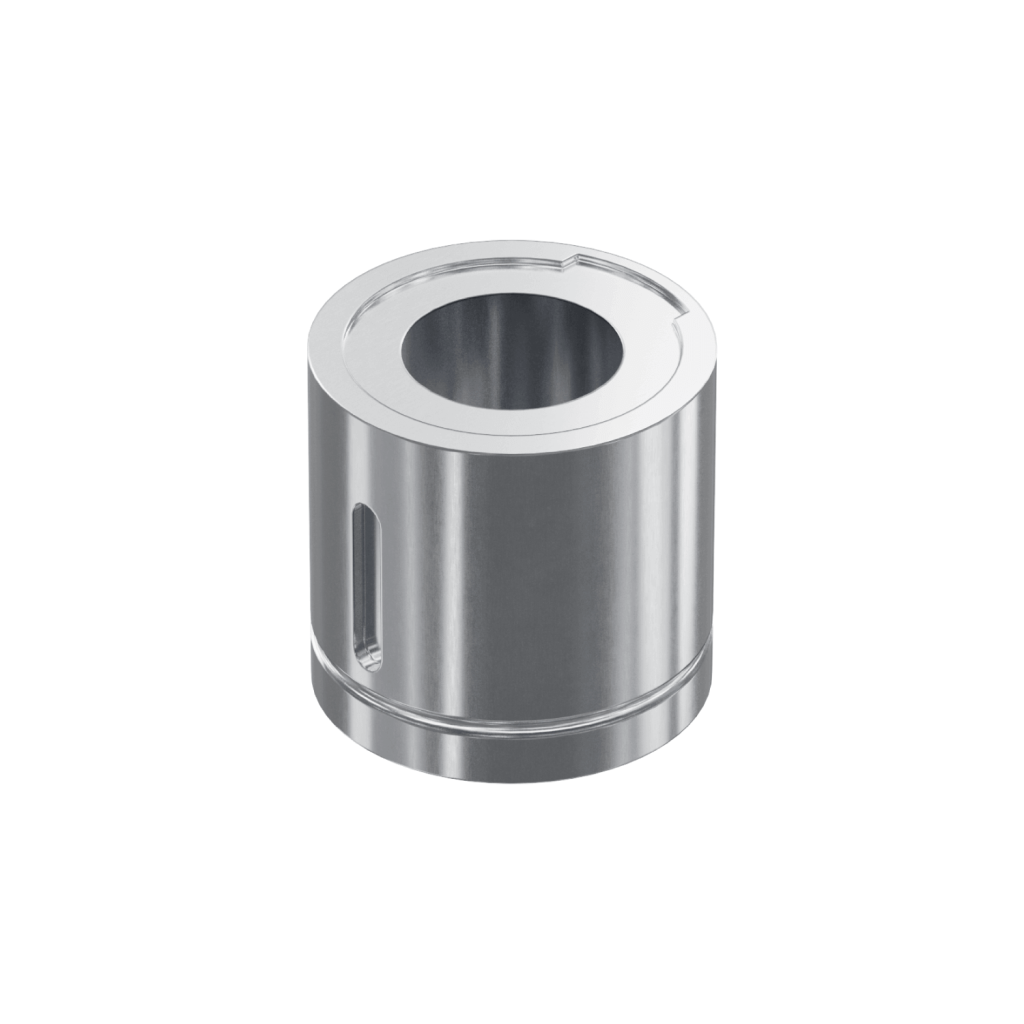

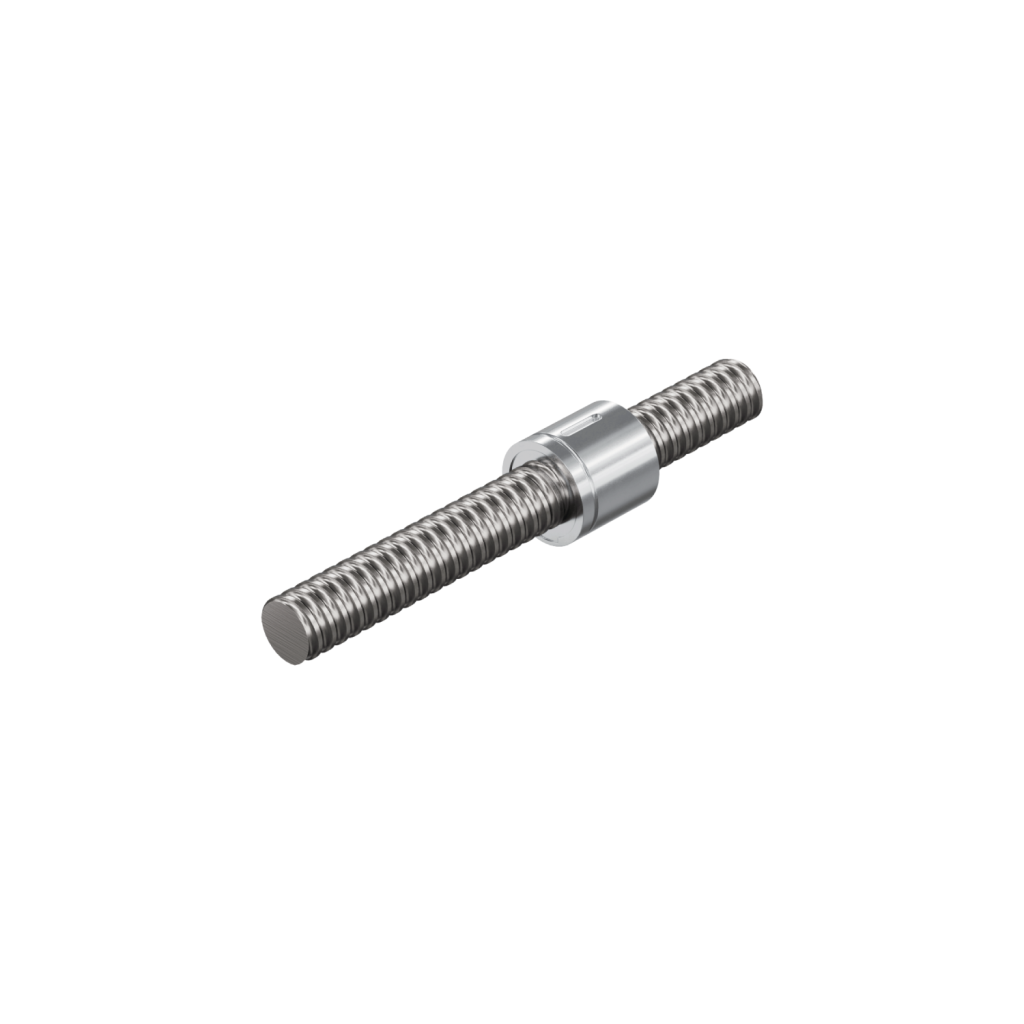

Beschreibung

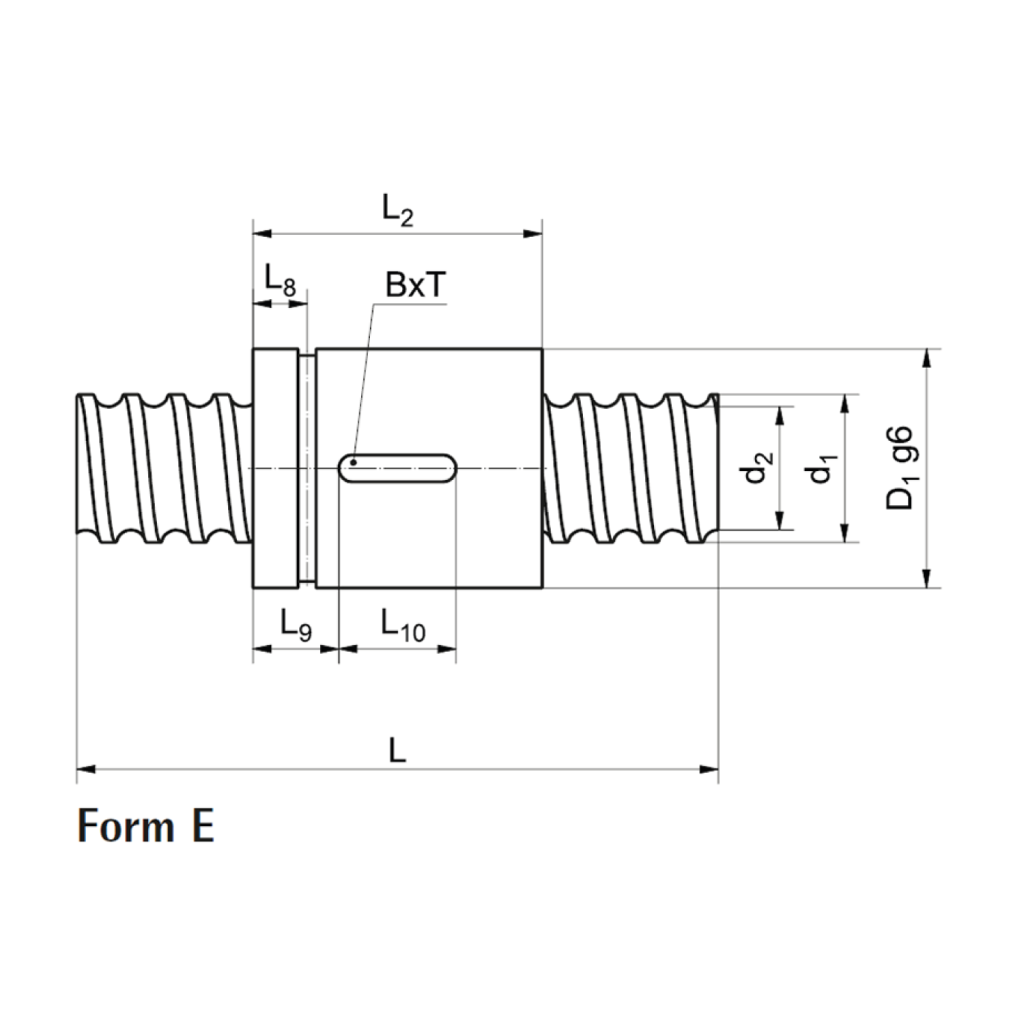

Durchmesser Steigung rechtssteigend Form dN = d1 mm d2 mm D1 mm L2 mm L8 mm L9 mm L10 mm BxT Axialspiel max. mm Anzahl der tragenden Umläufe Tragzahl kN C 2) Tragzahl kN C0=C0a
KGT-Z-16x05 E 16 15,5 12,9 28 34 7 7 20 5x2 0,08 3 9,3 13,1
KGT-Z-16x10 E 16 15,4 13 28 50 7 15 20 5x2 0,08 6 15,4 26,5
KGT-Z-20x05 E 20 19,5 16,9 36 34 7 7 20 5x2 0,08 3 10,5 16,6
KGT-Z-25x05 E 25 24,5 21,9 40 34 7 7 20 5x2 0,08 3 12,3 22,5
KGT-Z-25x10 E 25 24,5 21,9 40 45 7,5 12,5 20 5x2 0,08 3 13,2 25,3
KGT-Z-25x20 S 25 24,6 22 40 35 14 11,5 12 5x3 0,15 4 13 23,3
KGT-Z-25x25 S 25 24,5 22 40 35 11,5 11 13 5x3 0,08 5 16,7 32,3
KGT-Z-25x50 S 25 24,1 21,5 40 58 17 19 20 5x3 0,15 5 15,4 31,7
KGT-Z-32x05 E 32 31,5 28,9 50 45 7,5 8 30 6x2,5 0,08 5 21,5 49,3
KGT-Z-32x10 E 32 32,7 27,3 53 60 10 15 30 6x2,5 0,08 3 33,4 54,5
KGT-Z-32x20 E 32 31,7 27,9 53 70 7,5 20 30 6x2,5 0,08 4 29,7 59,8
KGT-Z-32x40 S 32 30,9 28,3 53 45 13 10 25 6x4 0,08 4 14,9 32,4
KGT-Z-40x05 E 40 39,5 36,9 63 45 7,5 8 30 6x2,5 0,08 5 23,8 63,1
KGT-Z-40x10 E 40 39,5 34,1 63 60 10 15 30 6x2,5 0,08 3 38 69,1
KGT-Z-40x20 E 40 39,7 35,9 63 70 7,5 20 30 6x2,5 0,08 4 33,3 76,1
KGT-Z-40x40 S 40 38,9 36,3 63 85 15 27,5 30 6x3,5 0,08 8 35 101,9
KGT-Z-50x10 E 50 50 43,6 85 118 31 55 40 8x2,5 0,03 6 112,1 338,5
KGT-Z-50x20 E 50 50 41,1 85 118 31 55 40 8x2,5 0,03 3 112,4 214,7
KGT-Z-50x40 E 50 50 41,1 85 118 31 55 40 8x2,5 0,03 2 84,7 143,1
KGT-Z-63x10 E 63 63 56,6 95 126 28 43 50 8x3 0,03 8 150,2 598,4
KGT-Z-63x20 E 63 63 51,8 95 126 28 43 50 8x3 0,03 3 173,5 346,2
KGT-Z-63x40 E 63 63 54,1 95 126 28 43 50 8x3 0,03 2 96,6 205,1
KGT-Z-63x60 E 63 63 54,1 95 126 28 43 50 8x3 0,03 1 59,5 102,5
KGT-Z-80x10 E 80 80 73,6 125 175 75 96 70 10x3 0,03 10 193 993,4
KGT-Z-80x20 E 80 80 67 125 175 75 96 70 10x3 0,03 5 359,2 942,2
KGT-Z-80x40 E 80 80 67 125 175 75 96 70 10x3 0,03 3 251,2 565,5
KGT-Z-80x60 E 80 80 67 125 175 75 96 70 10x3 0,03 2 189,1 377
KGT-Z-100x20 E 100 100 87,4 150 175 52 71 90 10x3 0,03 4 330,2 979,1
KGT-Z-100x40 E 100 100 87,4 150 175 52 71 90 10x3 0,03 3 270 734
KGT-Z-100x60 E 100 100 87,4 150 175 52 71 90 10x3 0,03 2 203 489,6
KGT-Z-100x80 E 100 100 87,4 150 215 92 111 90 10x3 0,03 2 203 489,6
KGT-Z-125x25 E 125 125 107,8 185 227 94 117 100 14x3 0,03 5 575,1 1863,3
KGT-Z-125x40 E 125 125 107,8 185 227 94 117 100 14x3 0,03 3 402,2 1117,9
KGT-Z-125x60 E 125 125 107,8 185 227 94 117 100 14x3 0,03 2 302,8 745,3
KGT-Z-125x80 E 125 125 112,4 185 227 94 117 100 14x3 0,03 2 218,7 630,5
KGT-Z-140x25 E 140 140 122,8 220 292 126 152 125 16x3,5 0,03 7 774,3 3082
KGT-Z-140x40 E 140 140 117 220 292 126 152 125 16x3,5 0,03 4 754 2100
KGT-Z-140x60 E 140 140 117 220 292 126 152 125 16x3,5 0,03 3 616,7 1575
KGT-Z-140x80 E 140 140 117 220 292 126 152 125 16x3,5 0,03 2 464,3 1048
KGT-Z-160x25 E 160 160 142,8 250 314 139 159 140 18x4,5 0,03 8 884,7 4068,7
KGT-Z-160x40 E 160 160 132,8 250 314 139 159 140 18x4,5 0,03 4 1069,9 3016
KGT-Z-160x60 E 160 160 137 250 314 139 159 140 18x4,5 0,03 3 663 1923
KGT-Z-160x80 E 160 160 137 250 314 139 159 140 18x4,5 0,03 2 499,1 1282
Durchmesser Steigung rechtssteigend Form dN = d1 mm d2 mm D1 mm L2 mm L8 mm L9 mm L10 mm BxT Axialspiel max. mm Anzahl der tragenden Umläufe Tragzahl kN C 2) Tragzahl kN C0=C0a
2 ) dynamische Tragzahl nach DIN 69051 Teil 4 Entwurf 1989
