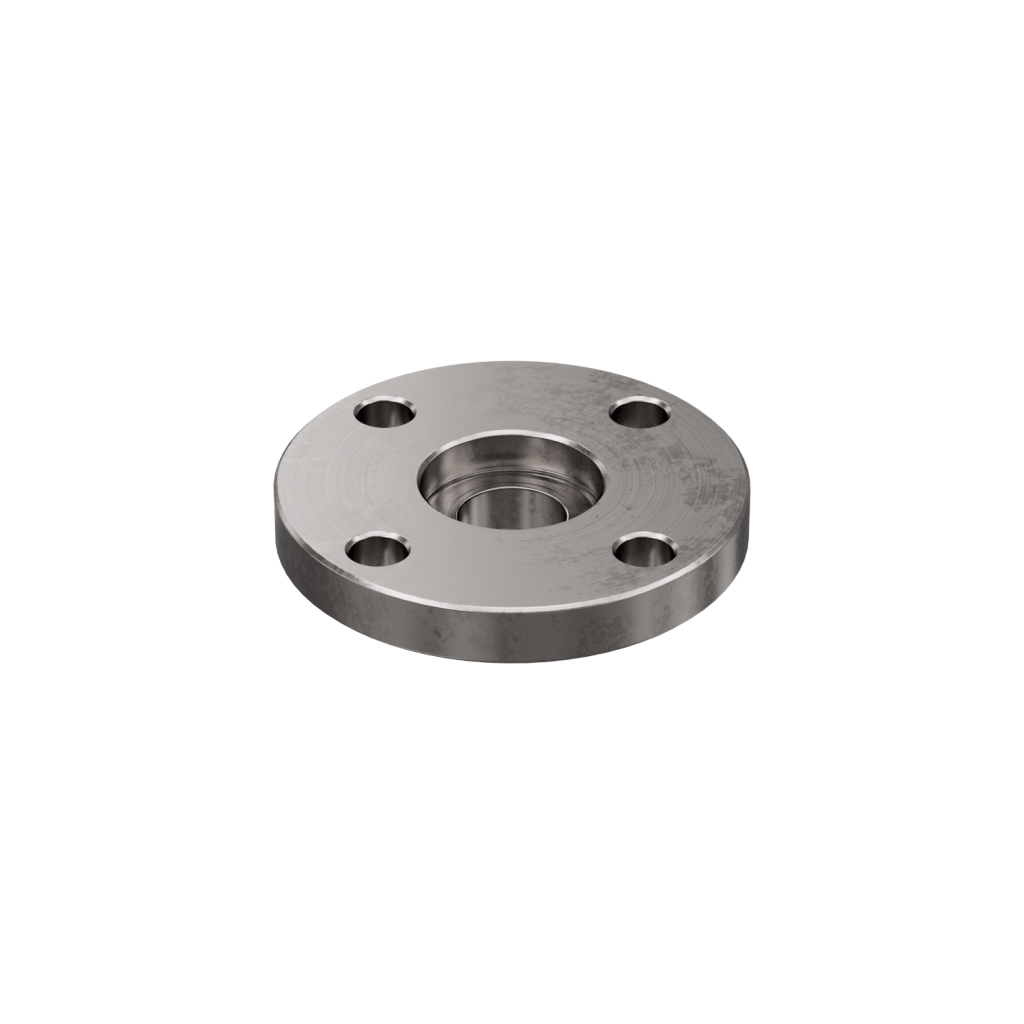

Gegenlagerplatte GLP

Werkstoff:	Stahl, korrosionsgeschützt
	Die Gegenlagerplatte erhöht die Laufruhe und die Knickbelastbarkeit der Spindel. Am Spindelende lassen Sie 5 mm Platz für den Längsausgleich. Das Kugellager ist bei Lieferung bereits montiert.

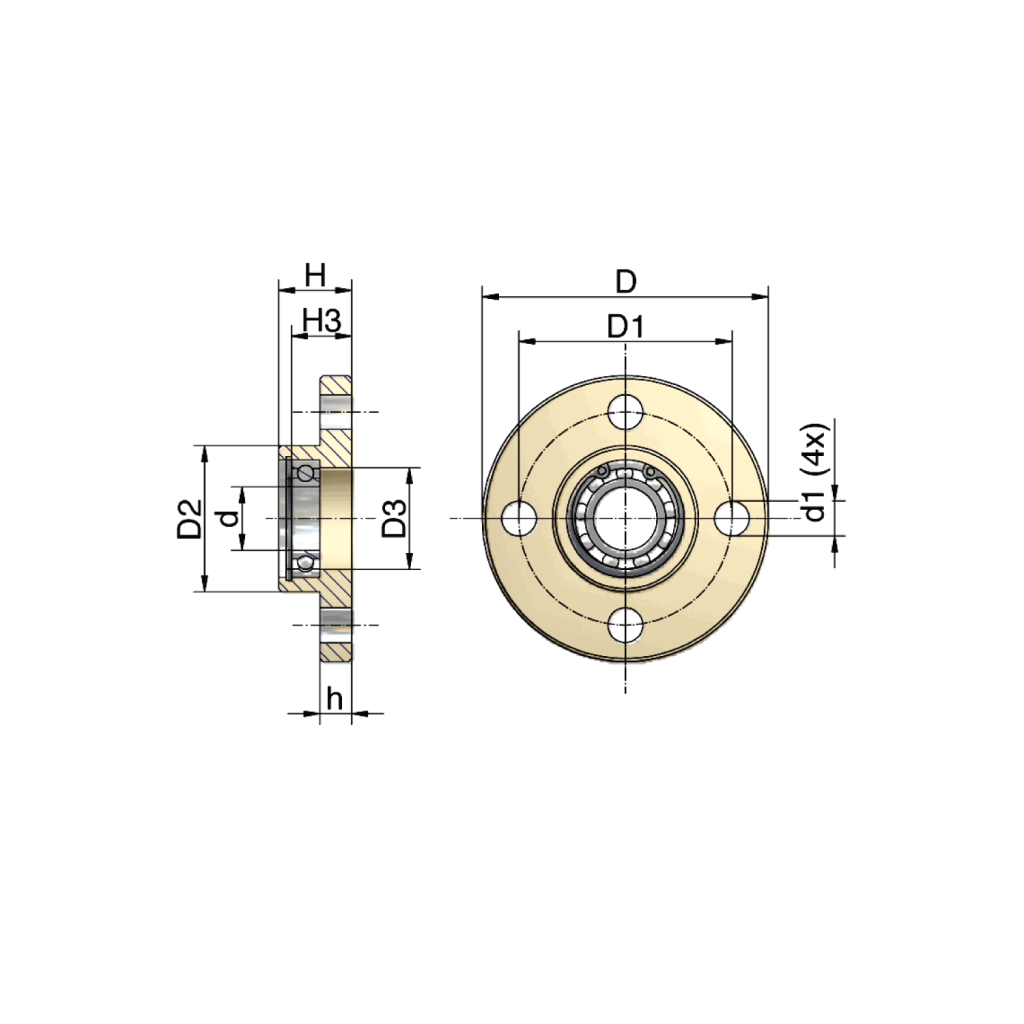

Baugröße	ØD	ØD1	ØD2	ØD3	Ød	Ød1	h	H	H3	Gleitlager	Si-Ring	kg
2,5 kN	50	40	26	19	10	5,5	6	16	12	61900.2RS	J 22	0,05
5 kN	65	48	29	20	12	9	7	20	13	61901.2RS	J 24	0,17
10 kN	80	60	39	28	15	11	8	21	17	6002.2RS	J 32	0,3
25 kN	90	67	46	32	20	11	10	23	19	61904.2RS	J 37	0,48
35 kN	110	85	60	42	25	13	15	30	22	6005.2RS	J 47	1,05
50 kN	110	85	60	42	25	13	15	30	22	6005.2RS	J 47	1,05
100 kN	150	11 7	85	60	40	17	20	50	35	6008.2RS	J 68	3,1
150 kN	170	130	90	68	45	21	25	50	31	6009.2RS	J 75	3,7

Maße für weitere Baugrößen auf Anfrage.
