200 kN | |
1500 rpm | |
3000 rpm | |
70x12 | |
GGG-50, korrosionsgeschützt | |
Stahl, einsatzgehärtet, geschliffen | |
50 kg | |
32 kg | |
synth. Getriebeöl | |
Fettschmierung | |
max. 60 °, höher auf Anfrage | |
N: 11,5 kg cm² / L: 7,99 kg cm² | |
max. 155 Nm (N) / max. 39,3 Nm (L) | |
max. 770 Nm | |
Rotierend (R) |

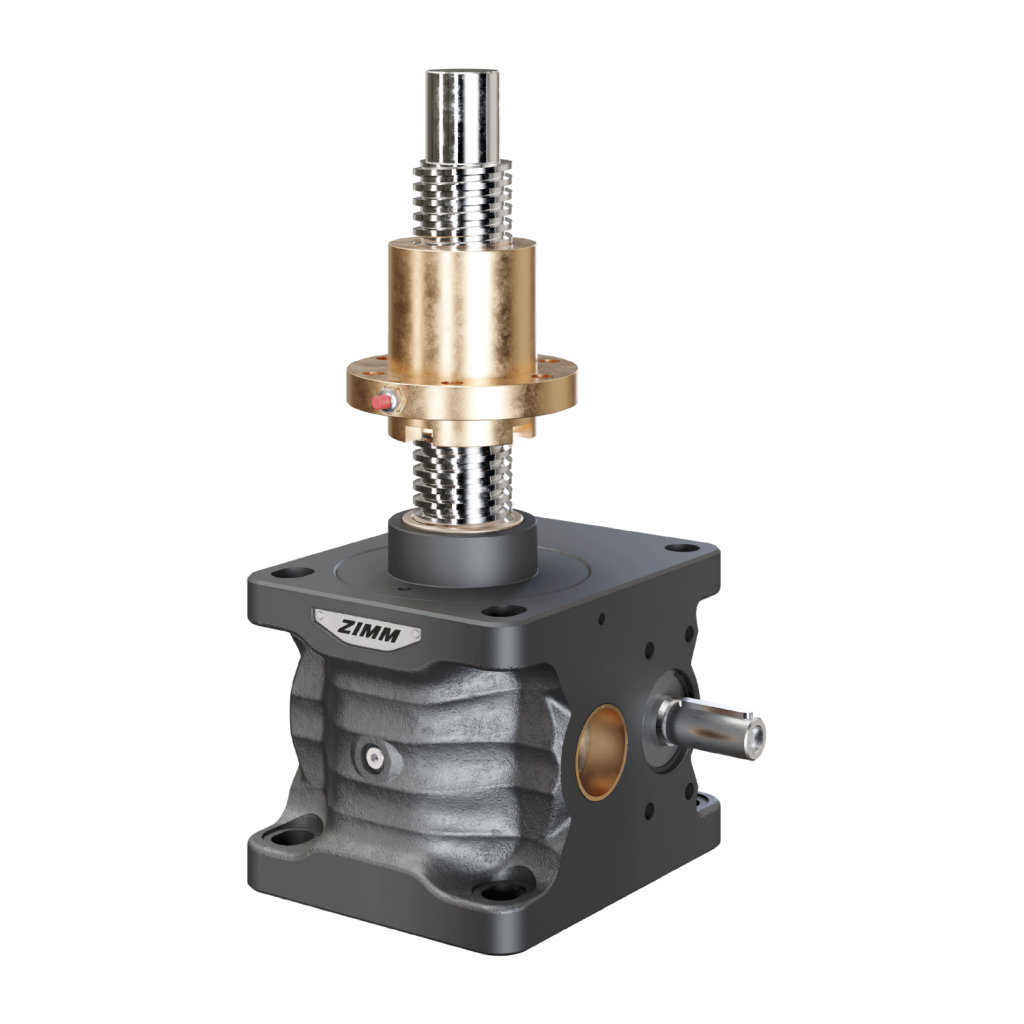

R-Spindel | rotierend
Die Spindel ist mit dem Schneckenrad fix verbunden und dreht sich mit. Die Mutter bewegt sich daher auf und ab.
S-Spindel | stehend
Das Schneckenrad beinhaltet ein Muttergewinde und wandelt die Drehbewegung in eine Axialbewegung der Spindel um, wenn diese am Drehen gehindert wird.
Schwenkbuchsen sind im Getriebegehäuse ZE, ZE-H- und Z-Serie standardmäßig integriert. Schwenkbuchsen können auf Druck sowie auf Zug mit der vollen Nennlast beaufschlagt werden.
Platzierung
5kN – 25kN | Stirn- und Rückseite
35kN – 1000kN | Seitlich
Schmieren Sie den Kugelgewindetrieb KGT alle 300 Stunden nach effektiver Laufzeit nach. Bei hohen Lasten alle 100 Stunden. | |
Die Trapezgewindespindel muss regelmäßig inspiziert und je nach Arbeitszyklus nachgeschmiert werden. |
Je nach Anwendungsfall sind Durchgangsbohrungen oder Sacklochgewinde von Vorteil.
Eine Sicherheitsfangmutter wird speziell dort eingesetzt, wo bei einem Durchbruch des Gewindes Personen gefährdet sein könnten. Eine Sicherheitsfangmutter kann auch bei anderen Anlagen vor Maschinenschäden und Ausfallzeiten schützen.
Verschleiß
Nach Verschleiß von max. 25% der Gewindesteigung ist die Tragmutter (R) bzw. das Getriebe (S) auszutauschen.
Überwachung
Der Verschleiß bzw. das Gewindespiel ist in regelmäßigen Abständen (je nach Einschaltdauer) zu prüfen und zu dokumentieren. So kann ein Austausch früh genug geplant werden, ohne Ausfall der Anlage.
Elektrische Überwachung
Durch eine elektrische Überwachung wird der erreichte Verschleiß des Muttergewindes bei ca. 25% Abnutzung signalisiert, und kann an zentraler Stelle sofort angezeigt werden. Ein Austausch der Verschleißteile kann rechtzeitig organisiert werden.
