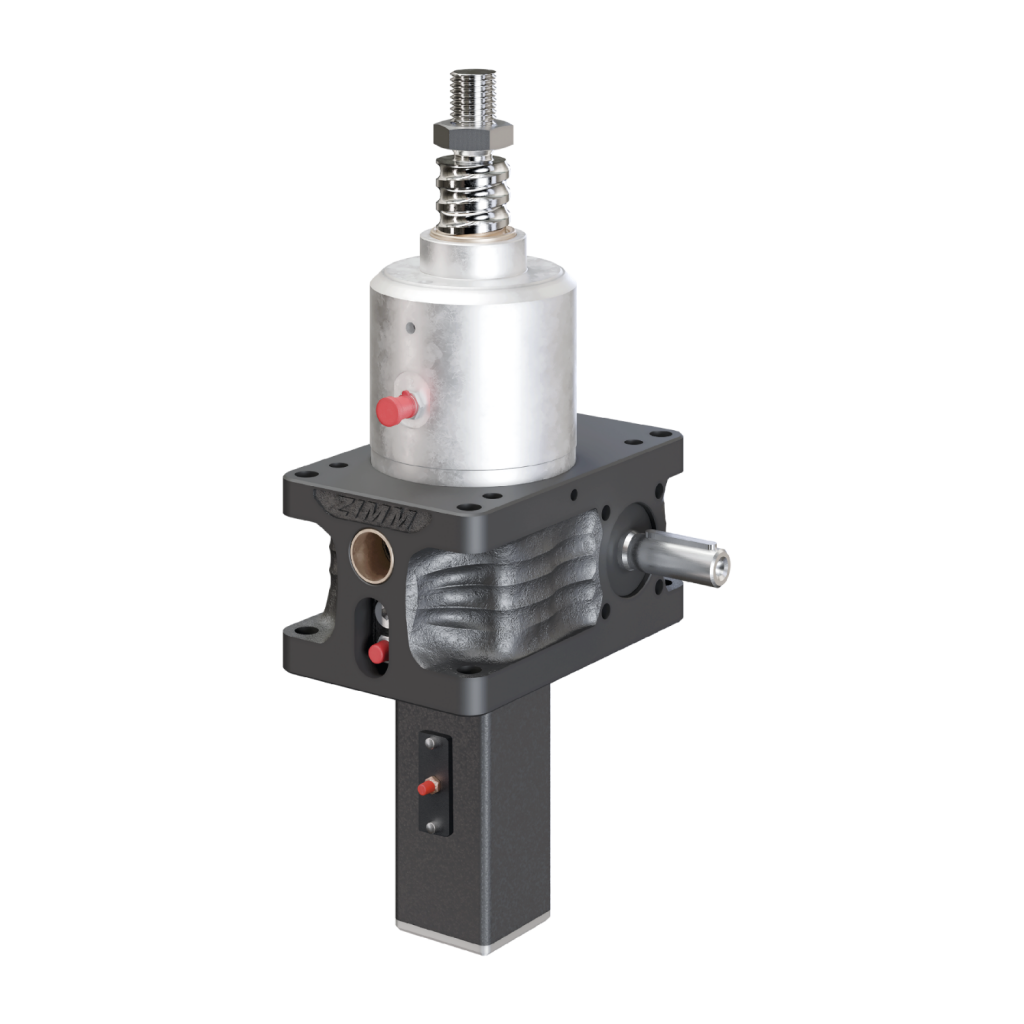

25 kN | |
1500 rpm | |
3000 rpm | |
32x20 | |
32,9 | |
47,1 | |
0,06 | |
Aluminium, korrosionsgeschützt | |
Stahl, einsatzgehärtet, geschliffen | |
5,2 kg | |
4,5 kg | |
synth. Fließfett | |
Fettschmierung | |
max. 60 °, höher auf Anfrage | |
N: 0,957 kg cm² / L: 0,461 kg cm² | |
max. 18 Nm (N) / max. 10 Nm (L) | |
max. 108 Nm | |
Stehend (S) |
R-Spindel | rotierend
Die Spindel ist mit dem Schneckenrad fix verbunden und dreht sich mit. Die Mutter bewegt sich daher auf und ab.
S-Spindel | stehend
Das Schneckenrad beinhaltet ein Muttergewinde und wandelt die Drehbewegung in eine Axialbewegung der Spindel um, wenn diese am Drehen gehindert wird.
Schwenkbuchsen sind im Getriebegehäuse ZE, ZE-H- und Z-Serie standardmäßig integriert. Schwenkbuchsen können auf Druck sowie auf Zug mit der vollen Nennlast beaufschlagt werden.
Platzierung
5kN – 25kN | Stirn- und Rückseite
35kN – 1000kN | Seitlich
Schmieren Sie den Kugelgewindetrieb KGT alle 300 Stunden nach effektiver Laufzeit nach. Bei hohen Lasten alle 100 Stunden. | |
Die Trapezgewindespindel muss regelmäßig inspiziert und je nach Arbeitszyklus nachgeschmiert werden. |
Je nach Anwendungsfall sind Durchgangsbohrungen oder Sacklochgewinde von Vorteil.
