| 150 kN | |
| 1500 rpm | |
| 1800 rpm | |
| 60x9 | |
| GGG-50, korrosionsgeschützt | |
| Stahl, einsatzgehärtet, geschliffen | |
| 42,0 kg | |
| 19,0 kg | |
| synth. Fließfett | |
| Fettschmierung | |
| max. 60 °, höher auf Anfrage | |
| N: 7,92 kg cm² / L: 5,17 kg cm² | |
| max. 75,1 Nm (N) / max. 20,7 Nm (L) | |
| max. 540 Nm | |
| Stehend (S) |
Eine Sicherheitsfangmutter wird speziell dort eingesetzt, wo bei einem Durchbruch des Gewindes Personen gefährdet sein könnten. Eine Sicherheitsfangmutter kann auch bei anderen Anlagen vor Maschinenschäden und Ausfallzeiten schützen.
Verschleiß
Nach Verschleiß von max. 25% der Gewindesteigung ist die Tragmutter (R) bzw. das Getriebe (S) auszutauschen.
Überwachung
Der Verschleiß bzw. das Gewindespiel ist in regelmäßigen Abständen (je nach Einschaltdauer) zu prüfen und zu dokumentieren. So kann ein Austausch früh genug geplant werden, ohne Ausfall der Anlage.
Elektrische Überwachung
Durch eine elektrische Überwachung wird der erreichte Verschleiß des Muttergewindes bei ca. 25% Abnutzung signalisiert, und kann an zentraler Stelle sofort angezeigt werden. Ein Austausch der Verschleißteile kann rechtzeitigorganisiert werden.

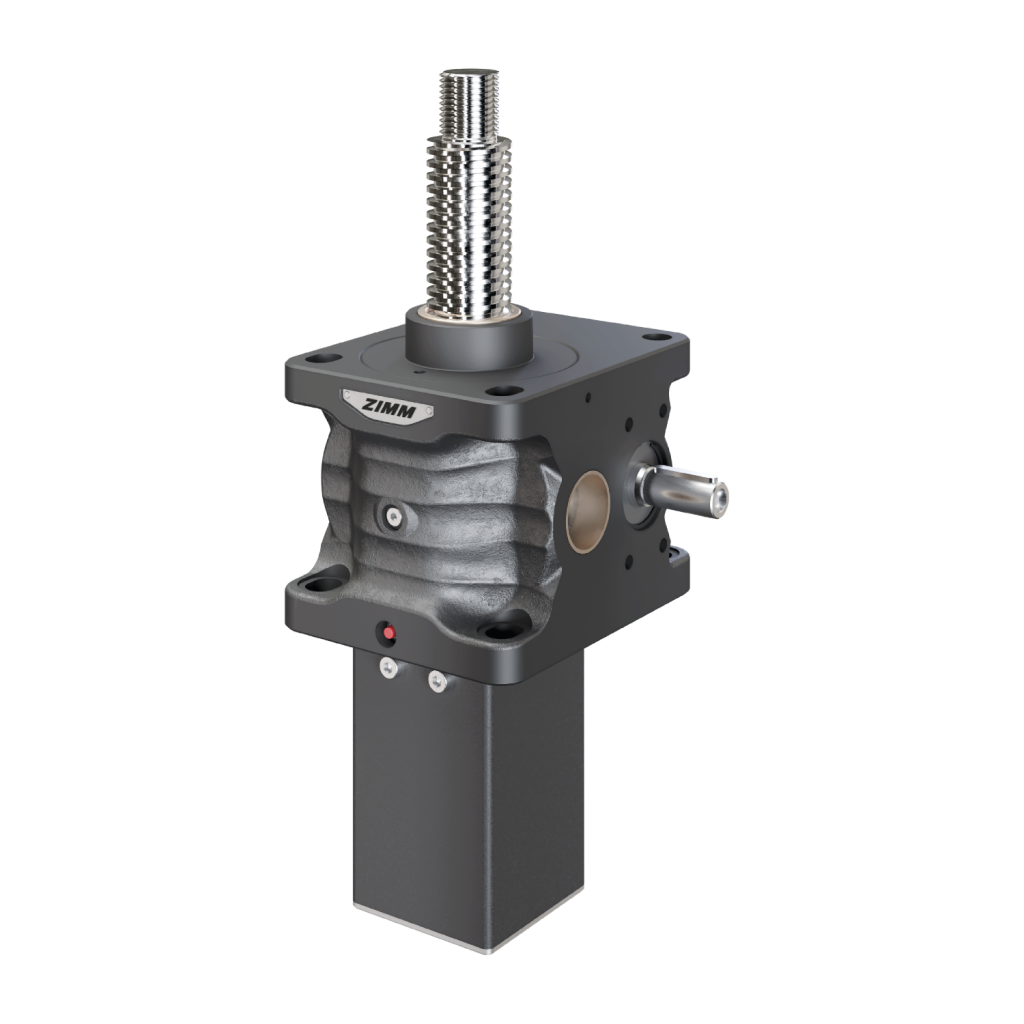

Hubgetriebe | ZE und ZE-H-Serie
| Gewinde Tr dxP | Steigung P | mm | max. zul. Verschleiß | Gewindespiel* (25% von P) mm |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 50×8 | 8 | 2,0 |
| 55×9, 60×9 | 9 | 2,25 |
| 70×12 | 12 | 3,0 |
| 80×16, 100×16, 120×16 | 16 | 4,0 |
| 40×20 160×20 | 20 | 5,0 |
