Endschalterset ES

Typ:	Mechanischer Endschalter mit Zwangsöffner
Werkstoff:	Metallgehäuse, Rollenstößel Metall
Funktionsweise:	1Ö + 1S, Sprungkontaktbestückt
Schutzklasse:	IP67
Temperaturbereich:	-40°C bis +70°C
Werkstoff - Standardkabel:	PVC schwarz Ø 7,3 mm, 5 x 0,75 mm²
Temperaturbereich - Standardkabel:	-25°C bis +70°C
Temperaturbereich - Sonderkabel:	-40°C bis +105°C (nur auf Anfrage erhältlich)
Elektrische Betriebsdaten:	Max. 240V AC / 1,5A Max. 250V DC / 0,1A
Elektrische Lebensdauer:	5 Mio. Schaltspiele bei Gleichspannung 240V DC/3W 1 Mio. Schaltspiele bei Wechselspannung 230V AC/0,5A
Gewicht - Endschalterset :	0,2 kg
Gewicht - Kabel (5m) :	0,45 kg

Zu beachten:
Die Endschalter können an vier verschiedenen Seiten des Schutzrohres unabhängig voneinander positioniert werden.

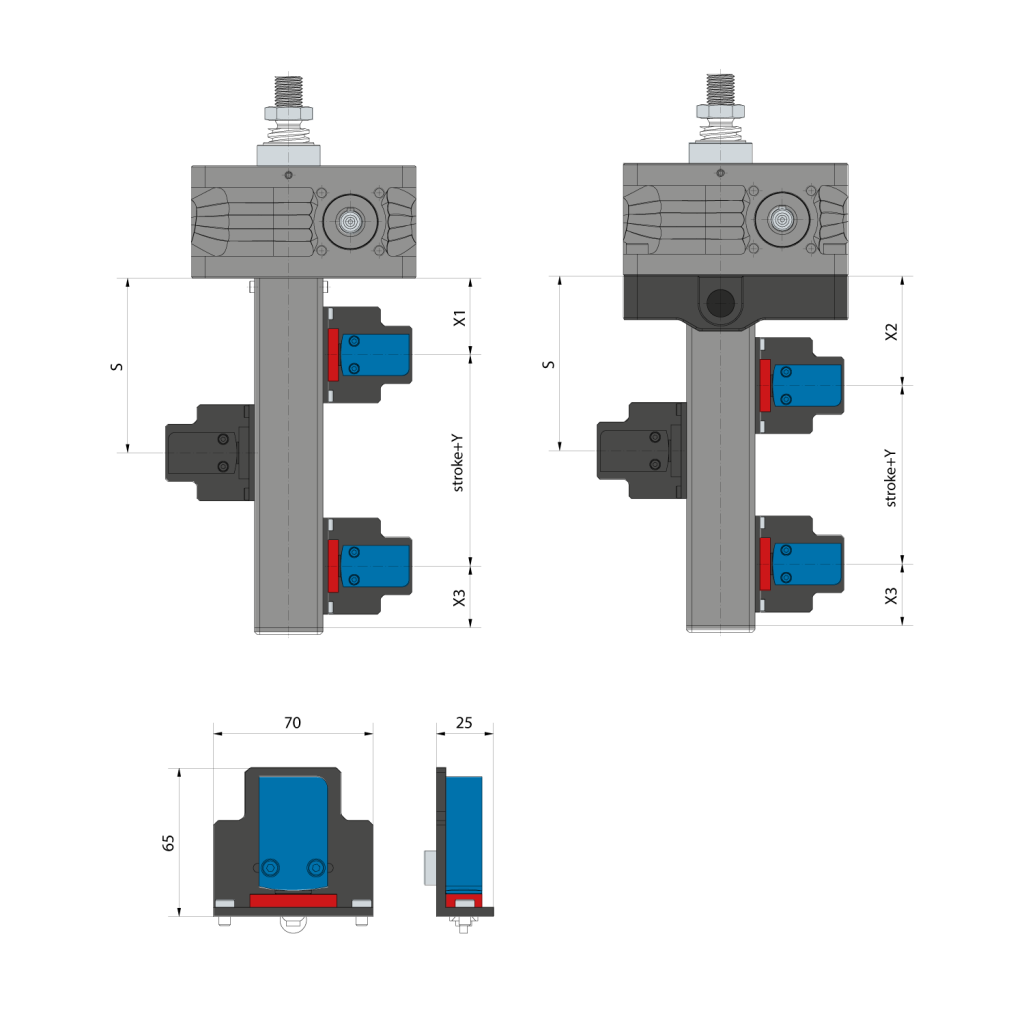

Baugröße	Gewinde	Dimension	X1	X2	X3	Y
2,5 kN	TR	16×4	48	70	48	21
5 kN	KGT	16×5	49	70	45	25
	KGT	16×10	49	70	45	25
	TR	18×4	49	70	45	25
10 kN	TR	20×4	52	72	45	24
	KGT	25×5	52	72	45	24
	KGT	25×10	52	72	45	24
	KGT	25×25	77	77	68	24
	KGT	25×50	142	142	133	24
25 kN	TR	30×6	56	80	45	24
	KGT	32×5	56	80	45	24
	KGT	32×10	56	80	45	24
	KGT	32×20	56	80	45	24
	KGT	32×40	91	91	78	24
35 kN	TR	40×7	64	90	45	34
50 kN	KGT	40×5	65	90	45	34
	TR	40×7	65	90	45	34
	KGT	40×10	65	90	45	34
	KGT	40×20	65	90	45	34
	KGT	40×40	90	90	68	34
100 kN	KGT	50×10	65	110	45	34
	KGT	50×20	70	110	48	34
	KGT	50×40	110	110	88	34
	TR	55×9	65	110	45	34
150 kN	TR	60×9	70	120	45	34
	KGT	63×10	70	120	45	34
	KGT	63×20	75	120	48	34
	KGT	63×40	115	120	88	34
	KGT	63×60	155	155	128	34

Maße für weitere Baugrößen auf Anfrage.
