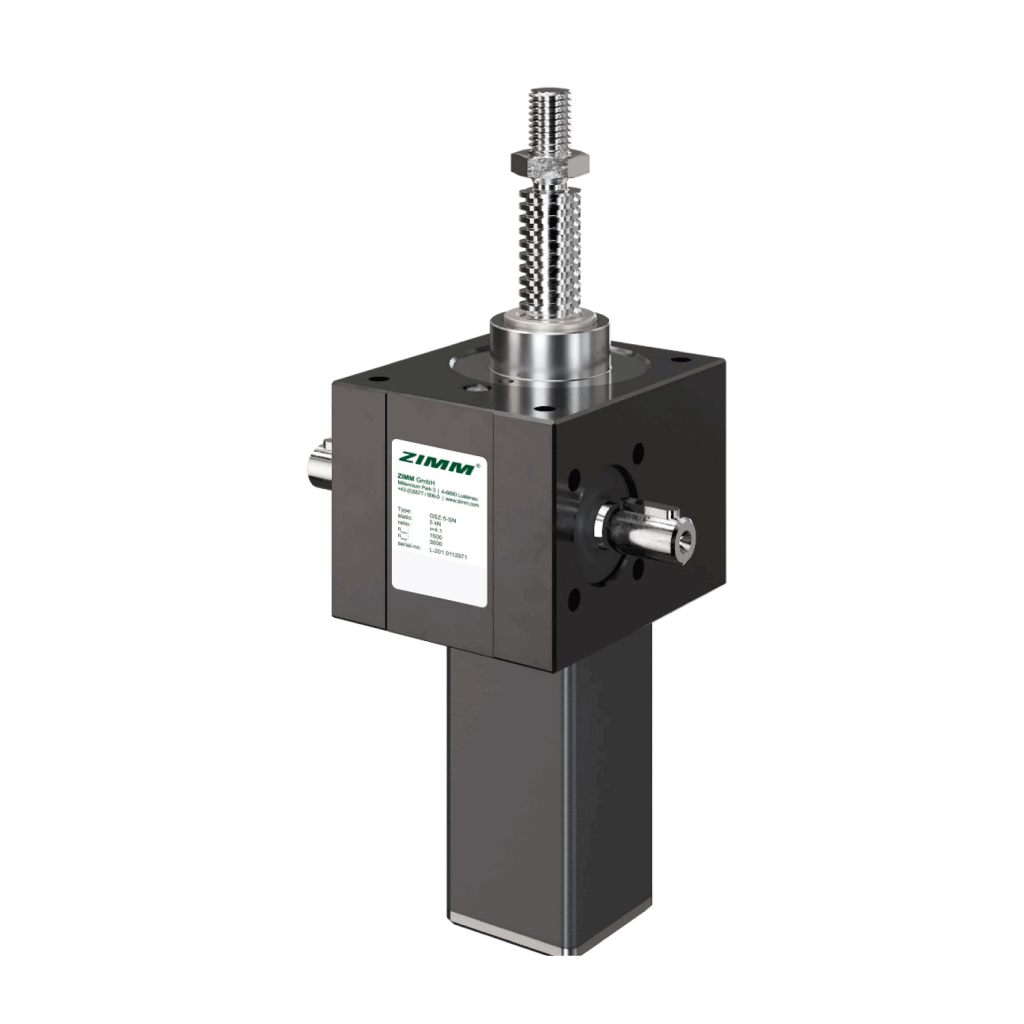

| 5 kN | |
| 1500 rpm | |
| 3000 rpm | |
| 18x4 | |
| Aluminium, korrosionsgeschützt | |
| Stahl, einsatzgerhärtet, geschliffen | |
| 1,2 kg | |
| 1,58 kg | |
| synth. Fließfett | |
| Fettschmierung | |
| max. 60 °, höher auf Anfrage | |
| N: 0,132 kg cm² / L: 0,091 kg cm² | |
| max. 4,7 Nm (N) / max. 1,5 Nm (L) | |
| max. 39 Nm | |
| Stehend (S) |
- ZIMM | Technische Infos | Konstruktionshinweise (283 kB)
- ZIMM | Technische Infos | Befestigungen (309 kB)
- ZIMM | Technische Infos | Zulässige Lasten (241 kB)
- ZIMM | Technische Infos | Berechnungen & Auslegungen (297 kB)
- ZIMM | Technische Infos | Tabellen (54 kB)
- ZIMM | Technische Infos | Betrieb (366 kB)
- ZIMM | Technische Infos | Wartung (114 kB)
- ZIMM | Technische Infos | Temperaturen (68 kB)
- ZIMM | Technische Infos | Einsatzbereiche (100 kB)
- ZIMM | Technische Infos | Korrosionsschutz (100 kB)
Verwenden Sie den optimalen Schmierstoff für eine lange Lebensdauer. Diese Schmierstoffe wurden sorgfältig ausgewählt für die Anforderungen des Hubgetriebes.
PDF zum Download:
Schmierstoffe fuer Spindelhubgetriebe
Eine Sicherheitsfangmutter wird speziell dort eingesetzt, wo bei einem Durchbruch des Gewindes Personen gefährdet sein könnten. Eine Sicherheitsfangmutter kann auch bei anderen Anlagen vor Maschinenschäden und Ausfallzeiten schützen.
Verschleiß
Nach Verschleiß von max. 25% der Gewindesteigung ist die Tragmutter (R) bzw. das Getriebe (S) auszutauschen.
Überwachung
Der Verschleiß bzw. das Gewindespiel ist in regelmäßigen Abständen (je nach Einschaltdauer) zu prüfen und zu dokumentieren. So kann ein Austausch früh genug geplant werden, ohne Ausfall der Anlage.
Elektrische Überwachung
Durch eine elektrische Überwachung wird der erreichte Verschleiß des Muttergewindes bei ca. 25% Abnutzung signalisiert, und kann an zentraler Stelle sofort angezeigt werden. Ein Austausch der Verschleißteile kann rechtzeitigorganisiert werden.
Hubgetriebe | Z-Serie
| Gewinde Tr dxP | Steigung P | mm | max. zul. Verschleiß | Gewindespiel* (25% von P) mm |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 50×8 | 8 | 2,0 |
| 55×9, 60×9 | 9 | 2,25 |
| 80×16, 100×16, 120×16 | 16 | 4,0 |
| 40×20 160×20 | 20 | 5,0 |
Hubgetriebe | GSZ-Serie
| Gewinde Tr dxP | Steigung P | mm | max. zul. Verschleiß | Gewindespiel* (25% von P) mm |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 55×9 | 9 | 2,25 |
