ZIMM Antriebstechnik für Intralogistik | Heben, Positionieren und Verstellen
| Bewegungsaufgaben: | Heben · Positionieren · Verstellen · Drehen · Umlenken |
| Produktgruppen: | Spindelhubgetriebe · Elektromechanische Aktuatoren · ZK Kegelradgetriebe |
| Hubkraftbereiche: | Spindelhubgetriebe: 2,5 bis 1.000 kN pro Getriebe · Elektromechanische Aktuatoren: 25 bis 200 kN |
| Anwendungsbeispiele: | Förderbandverstellung · FTS-Top-Module · Drehtische in Kartonförderstrecken |
| Einsatzbereiche: | Fördertechnik · Übergabe- und Transferstationen · FTS-Module · Sorter- und Verteilanlagen · Verpackungslinien |
| Projektarten: | OEM-Neuauslegung ·Retrofit |
Materialflüsse müssen in der Intralogistik laufend überwacht, angepasst und effizient gehalten werden. Entscheidend sind stabile Übergaben, reproduzierbare Positionen und robuste Mechanik – damit Taktprozesse zuverlässig laufen und der Abstimmungsaufwand gering bleibt.

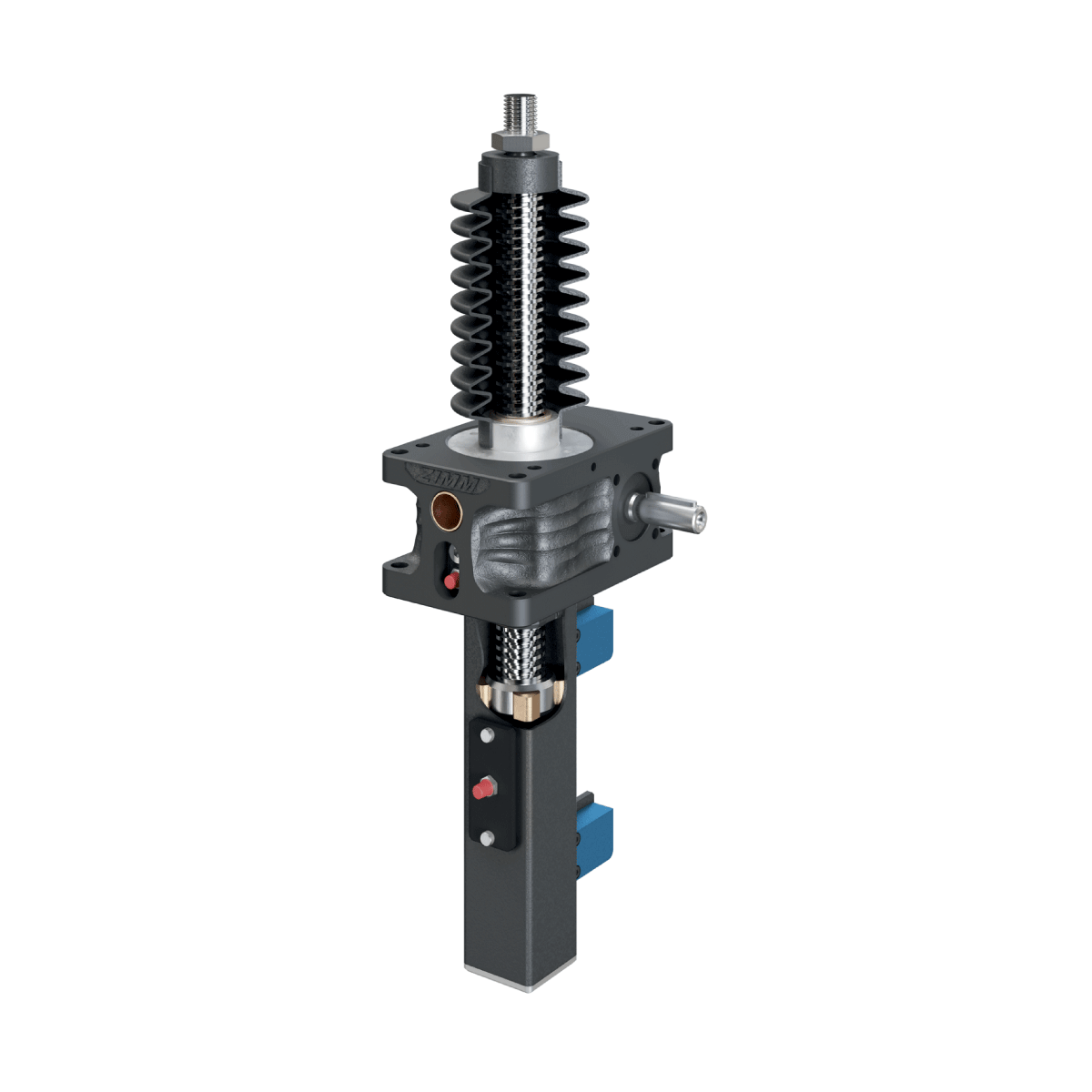

ZIMM liefert dafür einen modularen Systembaukasten: elektromechanische Aktuatoren und Spindelhubgetriebe erzeugen – inklusive passender Anbauteile – die präzise Linearbewegung zum Heben, Positionieren und Verstellen von Lasten in Fördertechnik und Anlagenmodulen. ZK Kegelradgetriebe übernehmen Kraftübertragung und 90°-Umlenkung, wenn Antriebe kompakt angeordnet und sauber integriert werden müssen. Im ZIMM Systembaukasten lassen sich Spindelhubgetriebe, elektromechanische Aktuatoren und ZK Kegelradgetriebe mit passenden Spindeln, Motoren, Verbindungswellen, Kupplungen und Anbauteilen kombinieren. Dadurch entstehen abgestimmte Antriebssysteme für Fördertechnik, Übergabestationen und Anlagenmodule. Die Auslegung richtet sich nach Last, Hub oder Verstellweg, Geschwindigkeit, Einschaltdauer, Anzahl der Antriebspunkte, Einbausituation, Umgebungsbedingungen und dem Sicherheitskonzept der Gesamtanlage.
Die ZIMM GmbH entwickelt und fertigt Spindelhubgetriebe, Kegelradgetriebe, elektromechanische Aktuatoren und passende Anbauteile für industrielle Hub-, Stell- und Antriebsaufgaben am Standort Millenniumpark 3, 6890 Lustenau, Österreich.
Elektromechanische Aktuatoren

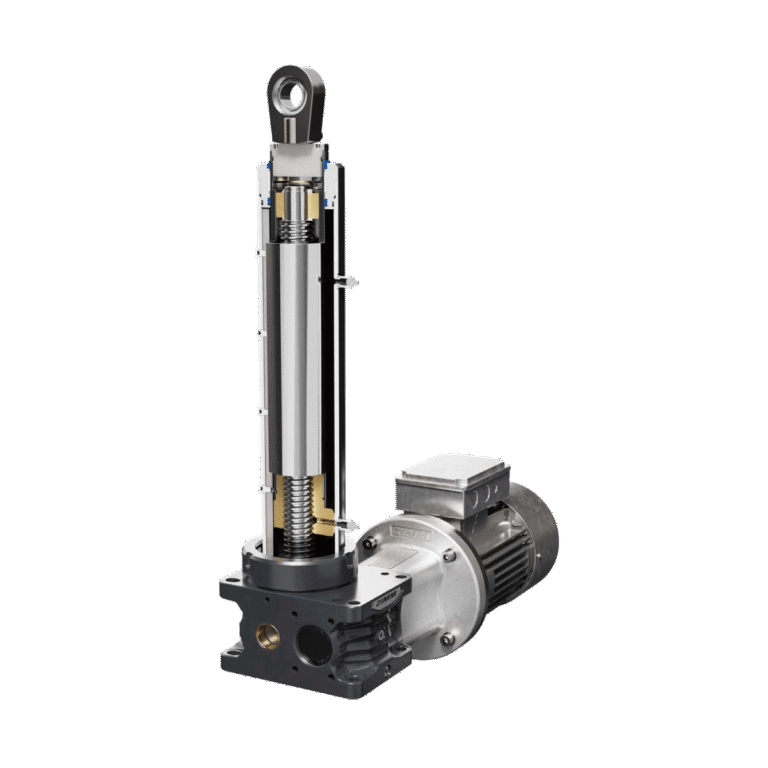

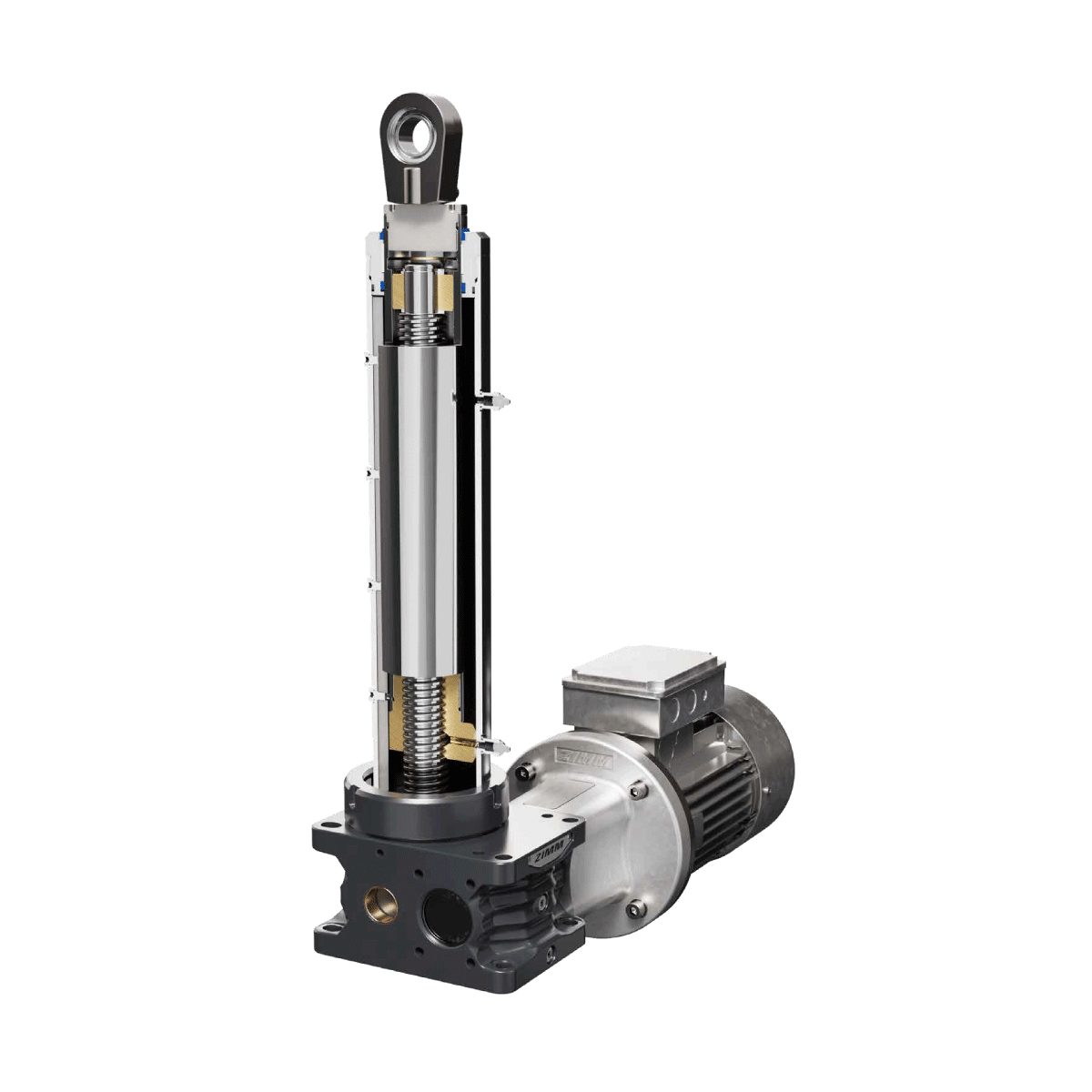

Elektromechanische Aktuatoren von ZIMM erzeugen kontrollierte lineare Bewegungen zum Heben, Senken, Abstützen, Positionieren und Verstellen von Bauteilen oder Lasten. Abhängig von Ausführung und Systemauslegung sind diese für Hubkräfte von 25 bis 200 kN verfügbar.
Die im Gehäuse liegende Spindel und das abgedichtete Getriebe unterstützen den Einsatz in anspruchsvollen Umgebungen. Schutzart, Korrosionsschutz, Temperaturbereich, Schmierung und Dichtungsausführung werden entsprechend den tatsächlichen Betriebs- und Umgebungsbedingungen festgelegt. Passende Flansche, Gelenkköpfe, Stützteller, Lagerungen, Endschalter und weitere Anbauteile unterstützen die mechanische und steuerungstechnische Integration.
Mehrere Aktuatoren können auf zwei Wegen gemeinsam bewegt werden. Eine mechanische Kopplung über Verbindungswellen erzwingt bei gleicher Übersetzung und gleicher Spindelsteigung denselben Hubweg an allen gekoppelten Antriebspunkten; der Gleichlauf ist damit kinematisch festgelegt und nicht von der Steuerung abhängig. Bei getrennt angetriebenen Antriebspunkten sind unterschiedliche Hubwege möglich; der Gleichlauf wird in diesem Fall durch Steuerung und Positionssensorik hergestellt und muss überwacht werden. Beide Varianten lassen sich innerhalb einer Anlage kombinieren.
ZK Kegelradgetriebe

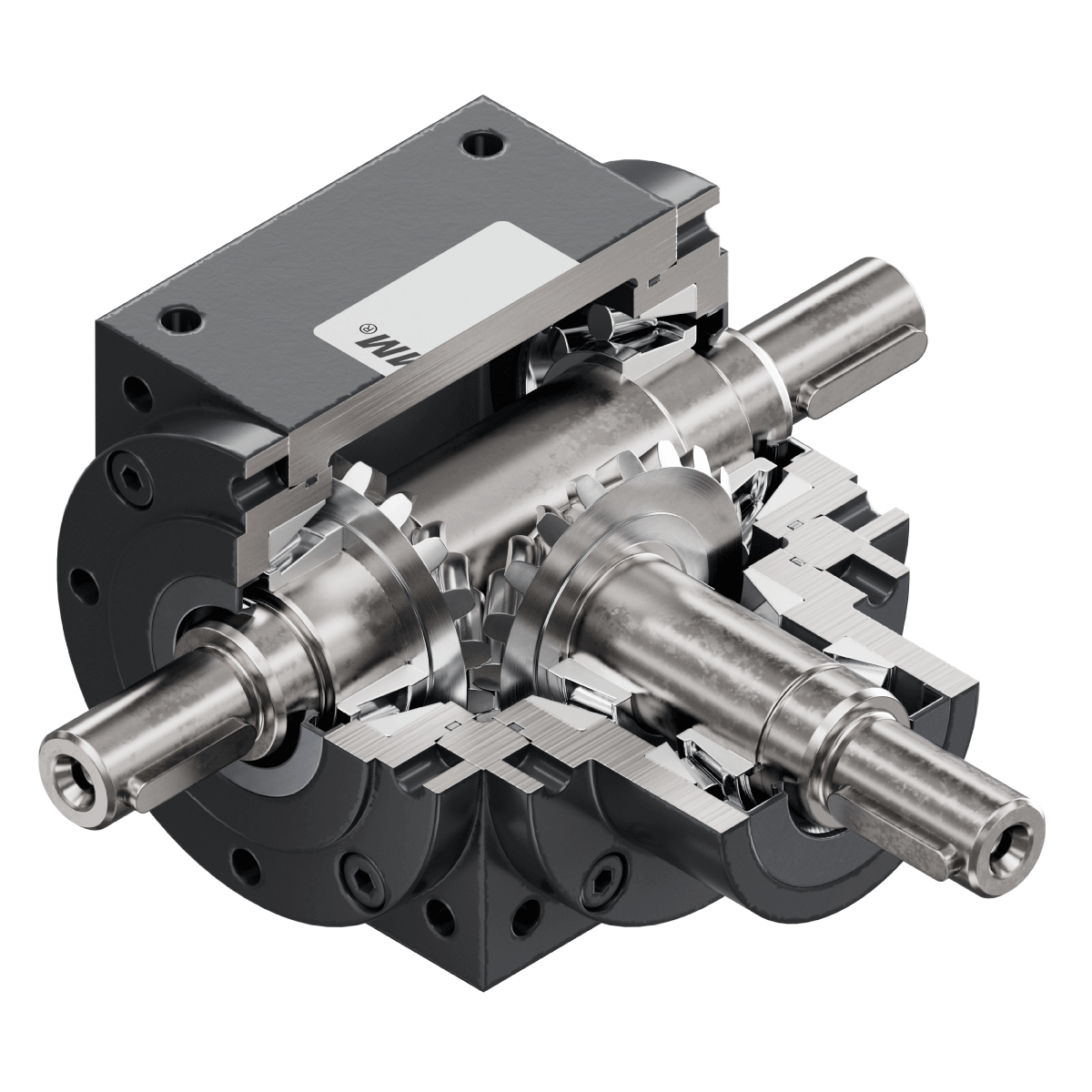

ZIMM ZK Kegelradgetriebe lenken eine eingeleitete Drehbewegung um 90° um und übertragen das Drehmoment auf eine oder zwei Abtriebswellen. Zur Verfügung stehen vier Baugrößen mit Abtriebsdrehmomenten von 18 bis 200 Nm und die Übersetzungen 1:1, 2:1 und 3:1.
Baugröße und Übersetzung werden anhand des erforderlichen Abtriebsdrehmoments, der Eintriebsdrehzahl, der Axial- und Radialkräfte an den Wellen, der Einbaulage und der Betriebsart ausgewählt. Bauform und Ausführung ergeben sich aus Anzahl und Lage der benötigten Abtriebswellen sowie aus der Art der Wellenverbindung. Verfügbar sind die Bauformen 1.1, 1.2 und 1.3 sowie die Ausführungen WE-FN und HW-FN.
Zu den ZK Kegelradgetrieben sind passende Anbauteile verfügbar: Verbindungswellen VWZ, Stehlager STL, Wellenzapfen WZ, Kupplungen KUZ und Drehstrommotoren AC. Die Einbindung in die Gesamtanlage, die Ausrichtung und Abstützung der Wellen und das übergeordnete Sicherheitskonzept werden innerhalb der jeweiligen Anlage festgelegt.
Auszug aus unserer Branchenkompetenz
Förderbänder verstellen | Übergaben sauber stabilisieren
Förderbänder müssen in der Intralogistik häufig nachgestellt werden – für saubere Übergaben und einen stabilen Bandlauf. ZIMM liefert dafür elektromechanische Aktuatoren als robuste Basis: präzises Verstellen und Positionieren im kompakten Bauraum. So werden Bandhöhe, Seitenführung und Anstellwinkel reproduzierbar eingestellt – auch bei wechselnden Lasten und Taktungen.
Vorteile
- Reproduzierbare Einstellungen für stabile Übergaben und Bandlauf
- Hohe Steifigkeit und Positioniergenauigkeit unter Last
- Kompakt integrierbar mit klaren Schnittstellen zur Steuerung
Funktionsprinzip
- Drehbewegung -> Linearbewegung über elektromechanische Aktuatoren
- Synchronisierung mehrerer Aktuatoren möglich, um Verkanten zu vermeiden
- Auslegung auf Hub, Last und Einschaltdauer (ED) für stabile Taktprozesse
Einsatzszenarien
- Höhenverstellung von Förderbändern an Übergabestationen
- Nachstellen der Seitenführung zur stabilen Produktführung
- Positionieren von Transfer- und Weichenmodulen im Förderlayout
Dieses Video zeigt, wie Förderbänder in der Intralogistik präzise verstellt und positioniert werden können. Mit elektromechanischen Aktuatoren von ZIMM lassen sich Bandhöhe, Seitenführung und Anstellwinkel reproduzierbar einstellen.
FTS-Top-Module | Übergaben sicher automatisieren

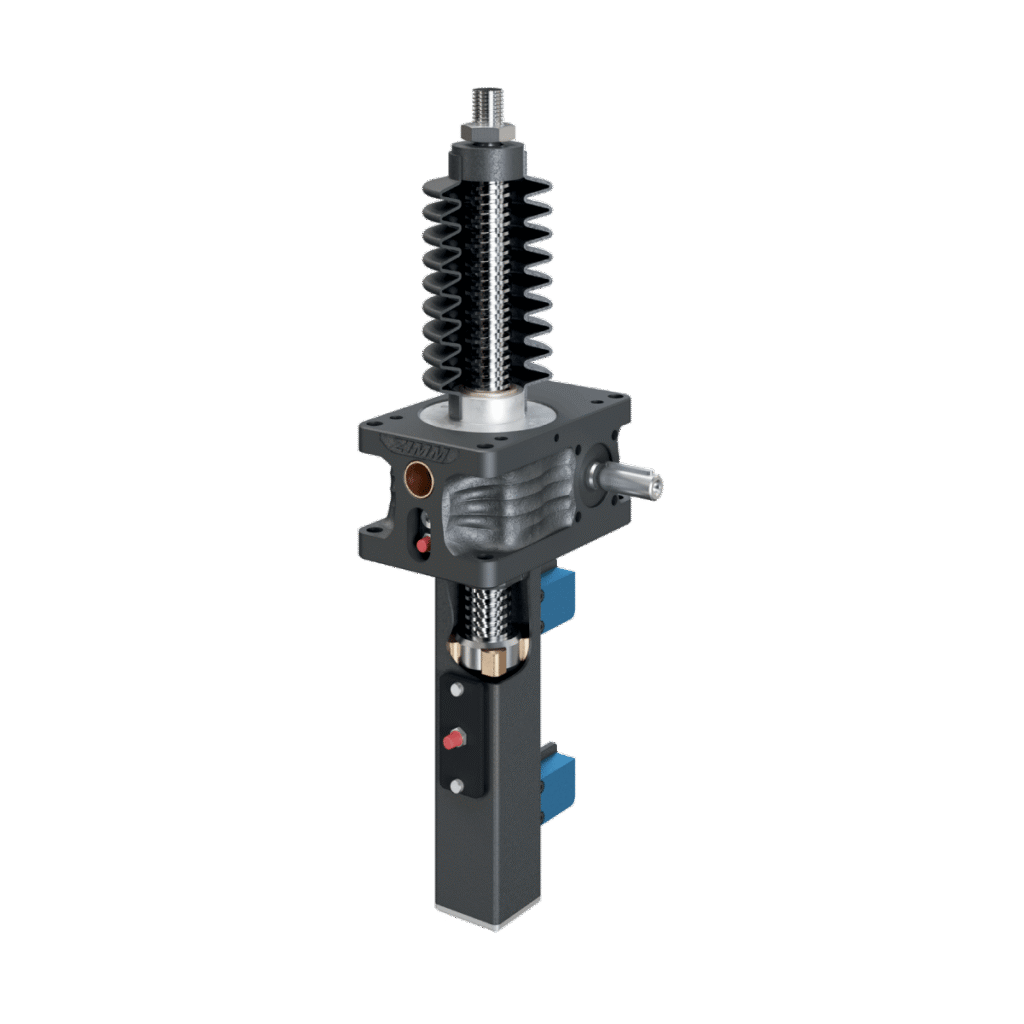

FTS ermöglichen flexible Materialflüsse – entscheidend ist die Übergabe an Stationen. ZIMM liefert dafür Spindelhubgetriebe-Systeme als robuste Basis für Top-Module: präzises Heben und Positionieren im kompakten Bauraum. So werden Lastaufnahme, Zentrierung und Verriegelung an Übergabestationen reproduzierbar umgesetzt.
Vorteile
- Reproduzierbare Übergaben durch definierte Hubpositionen
- Hohe Steifigkeit und Tragfähigkeit für stabile Prozesse
- Systemauslegung als Mehrspindel-Lösung möglich (z. B. 4-Spindel-Systeme)
Funktionsprinzip
- Drehbewegung -> Linearbewegung über Spindelhubgetriebe
- Synchroner Hub in Mehrspindel-Systemen gegen Verkanten
- Auslegung auf Genauigkeit und Effizienz (je nach Anforderung auch mit DC-Motoren)
Einsatzszenarien
- Übergabestationen zu Fördertechnik & Transfermodulen
- Hub-/Positioniereinheiten für Ladungsträger
- Zentrieren & Verriegeln im Top-Modul
Wie lassen sich Übergaben an Stationen in FTS-Anwendungen reproduzierbar und stabil umsetzen? Dieses Video zeigt, wie ZIMM Spindelhubgetriebe-Systeme im Top-Modul präzises Heben, Positionieren und Zentrieren ermöglichen. Für kompakte, tragfähige Lösungen an Übergabestationen und Transfermodulen.
Drehtische | Kartons zuverlässig umlenken

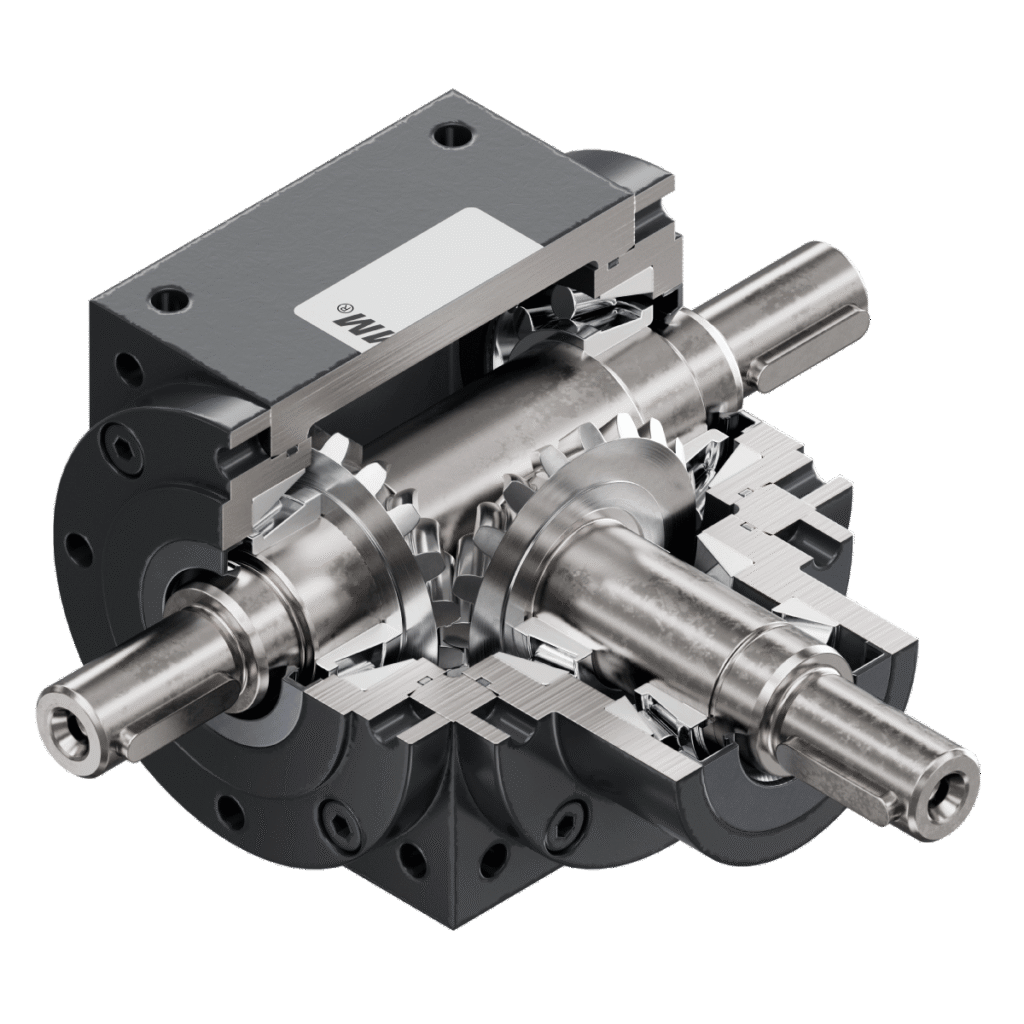

Bei Kartonförderstrecken ist der Richtungswechsel ein Taktpunkt: Nur wenn der Drehtisch reproduzierbar auf Position steht, laufen Übergabe und Weitertransport stabil. ZIMM unterstützt Drehtisch-Module mit ZK Kegelradgetrieben als kompakter Antriebsstufe für Drehmomentübertragung und 90°-Umlenkung. So werden Kartons am Linienwechsel definiert ausgerichtet und sicher in die nächste Förderstrecke weitergeleitet.
Vorteile
- Reproduzierbare Drehpositionen für saubere Karton-Übergaben
- Kompakter Antrieb durch integrierte 90°-Umlenkung
- Robuste Drehmomentübertragung für stabile Taktprozesse
Funktionsprinzip
- Motor -> ZK: Drehmoment übertragen, Antriebsrichtung um 90° umlenken
- Übersetzung passend zu Takt und Kartongewicht (Drehzahl/Drehmoment)
- Endpositionen definieren die Übergabe zur Folgestrecke
Einsatzszenarien
- 90°-Richtungswechsel in Karton-Förderlinien
- Übergaben an Sortier-/Abzweigmodule mit definierter Ausrichtung
- Ausrichtung vor Scanner, Waage oder Etikettierung
Bei Kartonförderstrecken ist der Richtungswechsel ein sensibler Taktpunkt. Dieses Video zeigt, wie ZIMM Drehtisch-Module mit ZK Kegelradgetrieben unterstützt: für definierte Drehpositionen, kompakte 90°-Umlenkung und stabile Übergaben in die nächste Förderstrecke.
Häufige Fragen zur ZIMM Antriebstechnik für Intralogistik-Anwendungen
Jetzt anfragen
Sie planen ein Intralogistik-Modul oder möchten Übergaben stabilisieren? Senden Sie uns kurz Anwendung, Last, Hub/Verstellweg sowie Takt bzw. Einschaltdauer (ED) und die Einbausituation – wir unterstützen Sie bei der Auswahl von elektromechanischen Aktuatoren, Spindelhubgetrieben oder ZK Kegelradgetrieben.
